品牌:阿爾泰科技
型號：PCIe910D
產品系列：窄脈沖發生器
簡介：

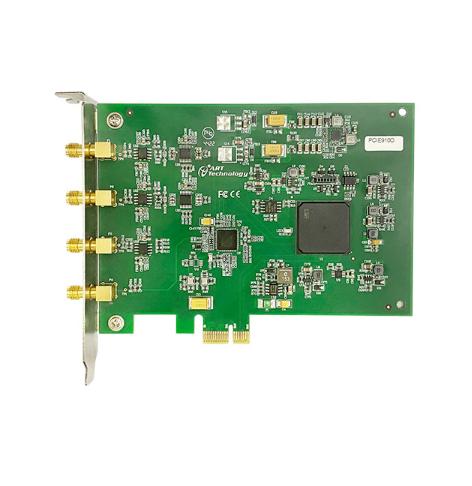

PCIe910D 是一款基于 PCIe 總線的窄脈沖發生器，該信號發生器集成了脈沖源、脈沖放大器。
可以通過 PCIe 接口數字調整脈沖的周期、寬度、幅度。發出的脈沖具有脈沖窄、幅值高的特點。
PCIe910D 的主要應用場合為：電子產品質量檢測、光纖傳感、過程控制、伺服控制。
指標參數：
|
參數指標
|
通道數
|
3路
|
|
輸出阻抗
|
50Ω
|
|
輸出耦合方式
|
交流耦合
|
|
輸出脈沖形狀
|
方波
|
|
脈沖寬度
|
5ns ～10us 可調
|
|
上升沿
|
< 2ns
|
|
下降沿
|
< 2ns
|
|
脈沖峰值
|
CH1/CH2通道：0~3.6V（50Ω阻抗匹配下的電壓）
CH3通道：2V（50Ω阻抗匹配下的電壓）
|
|
重復周期
|
50ns~50ms
|
|
頻率穩定性
|
±500ppb
|
|
時鐘輸出
|
通道數
|
1路
|
|
時鐘頻率
|
10MHz 或者26MHz
|
|
電平格式
|
3.3V LVCMOS
|
|
幅值
|
1.5Vpp±750mV
|
