品牌：阿爾泰科技

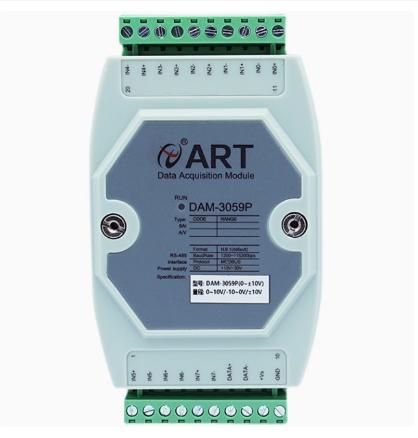

型號：DAM-3059P
DAM-3059P為8路差分電壓或者電流采集模塊，采集量程可定制，24位AD，支持RS485通訊接口，帶有標準ModbusRTU協議。
|
模擬量輸入
|
|
輸入通道
|
8路差分模擬量輸入
|
|
輸入類型
|
直流電流或直流電壓輸入
|
|
|
DAM-3059P（200mA）
|
直流0～200mA（默認），-200～200mA，-200～0mA
|
|
DAM-3059P（50mA）
|
直流0～50mA（默認），-50～50mA
|
|
DAM-3059P（20mA）
|
直流4～20mA（默認），0～20mA，-20～20mA
|
|
DAM-3059P（10mA）
|
直流0～10mA（默認），-10～10mA
|
|
DAM-3059P（10V）
|
直流0～10V（默認），-10～10V，-10～0V
|
|
DAM-3059P（5V）
|
直流0～5V（默認），1～5V，-5～5V
|
|
DAM-3059P（2.5V）
|
直流0～2.5V（默認），-2.5～2.5V
|
|
DAM-3059P（1V）
|
直流0～1V（默認），-1～1V
|
|
其他量程
|
可定制直流電流量程范圍10mA~200mA或
直流電壓量程范圍15mV~10V。
|
|
采樣速率注1
|
總通道10sps
|
|
分辨率注2
|
24位
|
|
采集精度
|
電壓±1?，電流±5 ?
|
|
隔離電壓
|
2500VRMS(浪涌保護電壓)
|
|
共模電壓
|
電流量程：3V
電壓量程：量程電壓
|
|
其他
|
|
通訊接口
|
RS-485
|
|
波特率
|
1200～115200bps
|
|
數據通訊速率注3
|
最大180次/秒（單模塊，115200bps下）
最大24次/秒（單模塊，9600bps下）
最大3次/秒（單模塊，1200bps下）
|
|
看門狗
|
通信看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
額定值1.2W @ 24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-40℃～＋80℃
|
