品牌：阿爾泰科技

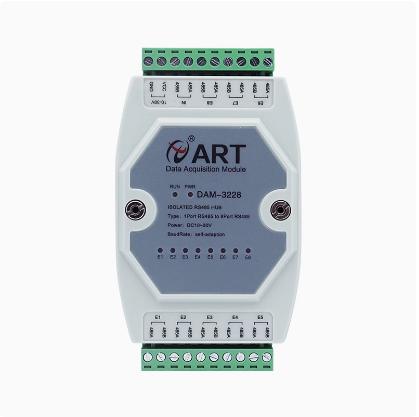

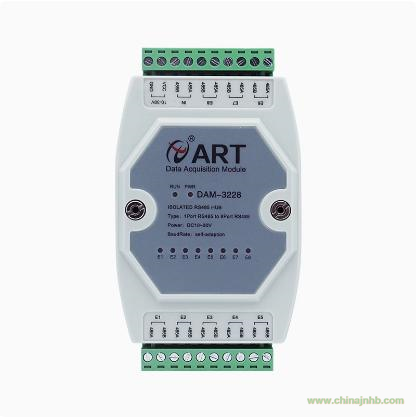

型號：DAM-3228
DAM-3228 是一款工業隔離 RS485 總線集線器、中繼器，具有 1 路 RS485 主口，8 路RS485從口。支持傳輸速率最高可達 115200bps。RS-485 接口采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，能夠提供 2500V 隔離電壓。
內部采用判別電路能自動感知數據流方向，并且自動切換使能控制電路，輕松解決RS485收發轉換延遲問題。RS485 接口數據傳輸距離大于 1200 米。廣泛用于高速公路收費系統，道路監控系統及電力采集系統。
通過本模塊，用戶可以輕易改善 RS485 總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，已確保其他網段的正常工作。
|
通訊轉換
|
|
RS485接口
|
9路，其中1路主口，8路從口
|
|
傳輸速率
|
300bps-115.2Ksps，波特率自適應;
|
|
負載能力
|
支持點到多點
每臺轉換器每個RS485從口可允許連接128個RS-485接口設備
|
|
傳輸距離
|
RS-485端1200米（9600bps時）
|
|
方向控制
|
采用數據流向自動控制技術，自動判別和控制數據傳輸方向
|
|
傳輸介質
|
RS485最好采用雙絞線傳輸
|
|
通信方式
|
RS485 異步半雙工通訊，可點對點、點對多點通訊；
|
|
接口保護
|
600W浪涌保護，±15KV靜電保護
|
|
隔離電壓
|
2500Vrms 主口和從口之間。
|
|
其他
|
|
信號指示
|
10個指示燈，其中8個從口工作指示燈，1個電源燈，1個主口工作指示燈
|
|
供電電源
|
+10~30VDC
|
|
功耗
|
額定值2W @ 24VDC
|
|
操作溫度
|
-40℃～＋80℃
|
|
存儲溫度
|
-40℃～＋85℃
|
