品牌：阿爾泰科技
型號：USB3130A

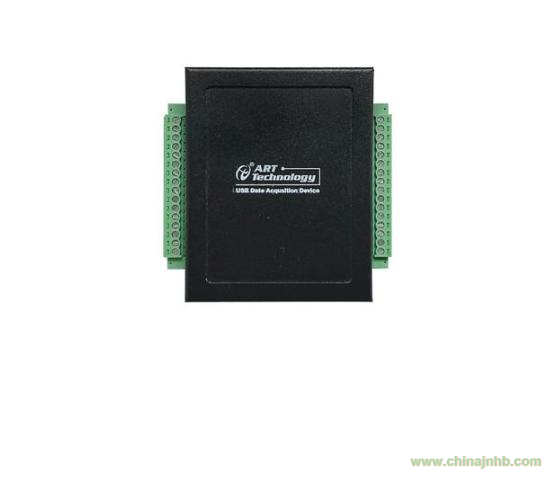

USB3130A 是一款高性能便攜式多功能數據采集模塊。該模塊提供 8 路單端或 4 路差分模擬量輸入通道，16 位高精度 ADC，可達 500kS/s 采樣速率，±10V 的采樣范圍；提供 2 通道模擬量同步輸出，8 路數字 I/O，4 路可編程 I/O；并集成 1 路邊沿計數器。該模塊采用 USB Type-C 接口連接，即插即用，支持高速數據傳輸，適用于工業測量、自動化測試、科研實驗等多種應用場景。
指標參數：
|
產品型號
|
USB3130A
|
|
產品系列
|
便攜式多功能數據采集模塊
|
|
總線類型
|
USB 總線（Type-C 通訊接口）
|
|
I/O 連接器
|
帶固定螺栓端子 3.5mm 間距
|
|
操作系統
|
XP、Win7、Win8、Win10
|
|
外殼尺寸
|
詳見 3.2 板卡尺寸
|
|
安裝方式
|
導軌安裝
|
|
重量
|
不包含導軌 214g±2g
包含導軌 230g±2g
|
AI 模擬量輸入
|
通道數量
|
8 通道（RSE）/ 4 通道（DIFF）
|
|
ADC 分辨率
|
16bit
|
|
采樣速率
|
單通道：至大 500kS/s
|
|
多通道：各通道至大采樣頻率=至大采集速率 /采樣通道總數
（采樣通道總數由 nSampChanCount 參數決定）
|
|
采樣范圍
|
±10V
|
|
耦合方式
|
直流耦合
|
|
校準方式
|
軟件自校準
|
|
通道掃描模式
|
異步循環掃描
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
增益誤差
|
±0.05% Max @ FSR
|
|
偏移誤差
|
±1LSB Max
|
|
CMRR
|
85 dB
|
|
存儲器深度
|
4K 字（點）FIFO
|
|
至高工作電壓
|
±12V
|
|
保護電壓
|
±25V
|
|
觸發方式
|
開始觸發、暫停觸發
|
|
觸發源
|
軟件、模擬觸發、數字觸發
|
|
觸發源輸入范圍
|
模擬觸發信號 AIx
|
±10V
|
|
數字觸發信號 PFIx
|
標準 TTL 電平
|
|
輸入阻抗
|
1GΩ
|
|
時鐘源
|
內時鐘、外時鐘
|
|
外時鐘范圍
|
0~500KHz
|
AO 模擬量輸出
|
通道數量
|
2 路
|
|
分辨率
|
16bit
|
|
可達采集速率
|
100 kS/s
|
|
采樣范圍
|
±10V
|
|
輸出驅動電流
|
±5mA
|
|
存儲器深度
|
4K 字（點）FIFO
|
|
校準方式
|
軟件自校準
|
|
通道輸出模式
|
同步輸出
|
|
生成模式
|
單點（按需）生成、有限點生成、連續生成
|
|
增益誤差
|
±0.1% Max @ FSR
|
|
偏移誤差
|
±1LSB Max
|
|
邊沿斜率
|
4V/us
|
|
上電狀態
|
0V
|
|
上電毛刺
|
2V，1ms
|
|
掉電毛刺
|
-5V，120ms
|
|
觸發方式
|
開始觸發、暫停觸發
|
|
觸發源
|
軟件、數字觸發
|
|
觸發電平
|
PFIx：標準 TTL 電平
|
|
時鐘源
|
內時鐘、外時鐘
|
|
外時鐘范圍
|
0~100KHz
|
DIO 數字量輸入輸出
|
通道數
|
12 Line
|
Port0：8 Line
|
|
Port1：4Line，復用 PFI0~3
|
|
電氣標準
|
TTL 兼容
|
|
配置方式
|
程控 I/O 方向與狀態
|
|
輸入邏輯電平
|
高電平
|
至大電壓
|
5V
|
|
至小電壓
|
3V
|
|
低電平
|
至大電壓
|
0.8V
|
|
至小電壓
|
0V
|
|
Source 電流輸出邏輯電平
|
高電平
|
至大電壓
|
5.1V @<1mA
|
|
至小電壓
|
4.46V @16.5mA
|
|
低電平
|
至大電壓
|
0V
|
|
至小電壓
|
0V
|
|
Sink 電流輸出邏輯電平
|
高電平
|
至大電壓
|
5.1V
|
|
至小電壓
|
4.9V
|
|
低電平
|
至大電壓
|
0.53V @16.5mA
|
|
至小電壓
|
0V @<1mA
|
|
至大輸入范圍
|
0V～5V
|
|
存儲器深度
|
無
|
|
輸入速率
|
10MHz
|
|
下拉電阻
|
10KΩ
|
|
輸出速率
|
10MHz
|
|
單通道至大驅動能力
|
-20mA @Source 電流
25mA @Sink 電流
|
|
過壓保護
|
-5V～+10V
|
|
采樣方式
|
僅支持軟件（按需）單點采樣
|
①設備未上電時，請勿連接超過 3.3V 的外部電壓至 DIO 通道，以及正常工作時
勿長時間超出工作范圍，以免損害設備的長期可靠性。
②為降低板卡功耗，建議 DO 使用 Sink 方式。
CTR 計數器
|
通道數
|
1 路邊沿計數器
|
|
計數器位數
|
32 位
|
|
計數器功能
|
邊沿計數（支持計數重置、事件輸出）
|
|
計數器源
|
PFI0、PFI2、PFI3
|
|
至大輸入頻率
|
5MHz
|
|
至小電平脈寬
|
100ns
|
|
電氣標準
|
TTL 電平
|
|
采樣方式
|
按需單點采樣
|
+5V 輸出
|
輸出電壓
|
+5.0V ± 0.2V
|
|
帶載能力
|
150mA
|
|
負載調整率
|
3.3%
|
|
其他保護
|
過載后自動保護
|
|
軟件開關
|
支持
|
板卡偵測到+5V 輸出過載后自動關閉電源輸出，1 秒鐘后重新打開，若仍有過載再次關閉 1秒鐘，以此
循壞，直至無過載
板卡功耗
|
供電方式
|
典型值（mA)
|
至大值（mA)
|
|
USB @ 5V
|
270
|
300
|
設備配置
|
上電狀態
|
數字量配置
|
狀態及方向
|
|
ID 號配置
|
物理 ID 及用戶 PID
|
設備信息查詢
|
用戶信息
|
物理 ID
|
|
用戶 PID
|
|
廠商編號
|
產品序列號
|
|
其它
|
其他規格參數
|
板載時鐘振蕩器
|
40MHz
|
|
總線規范
|
USB2.0 High-Speed USB
|
|
至大傳輸速率
|
480 Mbps
|
