品牌：阿爾泰科技
型號：NET2991/2991A/2991B

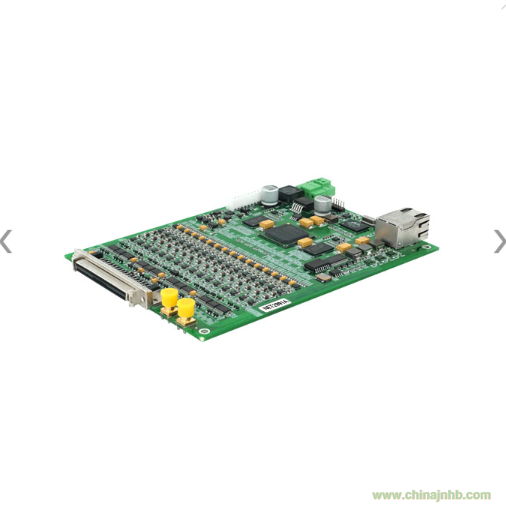

NET2991/2991A/2991B是一款多功能數據采集卡。該板卡提供 16 路單端輸入或差分輸入，16
位 ADC 采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量。本板卡的
主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
指標參數：
|
模擬量輸入
|
通道數
|
單端16路/差分16路（每通道可單獨配置）
|
|
精度
|
16位
|
|
采樣頻率
|
2991：1Ms/s
2991A：500KS/s
2991B：250KS/s
|
|
AD量程
|
±10V，±5V、±2.5V，±1.25V
|
|
過壓保護
|
30V 10ms
|
|
校準方式
|
軟件自動校準
|
|
采樣方式
|
同步采樣
|
|
采樣模式
|
連續采樣、有限采樣
|
|
耦合方式
|
直流耦合
|
|
觸發源
|
軟件觸發、模擬觸發、數字觸發、同步觸發
|
|
輸入阻抗
|
500KΩ
|
|
外時鐘輸入范圍
|
2991：≤1MHz，TTL電平信號
2991A：≤ 500KHz，TTL 電平信號
2991B：≤ 250KHz，TTL 電平信號
|
|
數據讀取方式
|
1000M網絡
|
|
每通道存儲深度
|
12M點
|
|
數字量輸入
|
通道數
|
16路
|
|
電氣標準
|
TTL兼容
|
|
默認上電狀態
|
低電平
|
|
邏輯輸入電平
|
高電平：Max5V，Min2V
低電平：Max0.8V，Min0V
|
|
輸入速率
|
1MHz
|
|
每通道存儲深度
|
12Mb
|
|
以太網特性
|
網絡類型
|
1000M以太網
|
|
網絡協議
|
UDP
|
|
本地IP地址
|
192.168.0.145
|
|
本地端口
|
9000
|
|
其他
|
外部供電
|
DC（8~24V）
|
|
板卡功耗
|
典型值：750mA(12V)
最大值：800mA(12V)
|
|
板卡尺寸
|
158.9mm*117.2mm
|
