品牌：阿爾泰科技
型號：USB2889

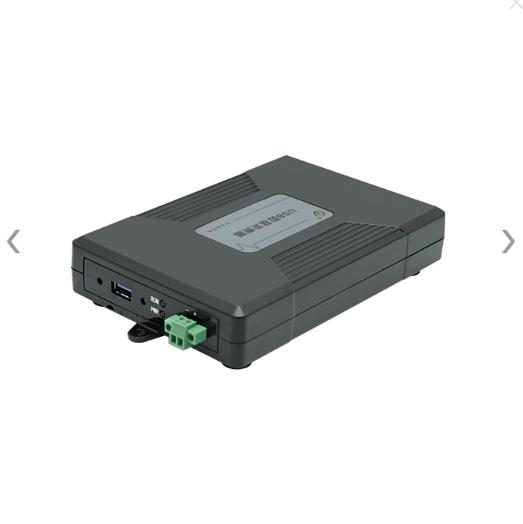

USB2889 是一款 USB 總線的多功能同步采集卡，該板卡支持 8 路差分模擬量輸入，16 位 ADC
分辨率，500kS/s 采樣速率，±10V 采樣范圍；支持按需單點采樣、有限點采樣、連續采樣三種采集
模式；并且提供了 8 路數字 I/O，4 路可編程 PFI 通道，以及 1 路多功能計數器。
USB2889 廣泛應用于電子產品質量檢測、信號采集、過程控制、伺服控制等場合。
|
AI模擬量輸入
|
最大采樣率
|
500kS/s
|
|
ADC分辨率
|
16bit
|
|
輸入通道
|
8路差分
|
|
采樣范圍
|
±10V
|
|
模擬帶寬
|
730kHz
|
|
校準方式
|
軟件自動校準
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
耦合方式
|
直流耦合
|
|
DIO數字量
輸入輸出
|
通道數
|
12line
|
Port0：8 Line，
Port1：4 Line，復用PFI0~3
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
采樣方式
|
僅支持軟件（按需）單點采樣
|
|
CTR計數器
|
通道數
|
1路多功能計數器
|
|
計數器位數
|
32位
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、
脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式正交編碼器)
|
|
CO：脈沖輸出
|
