品牌：阿爾泰科技

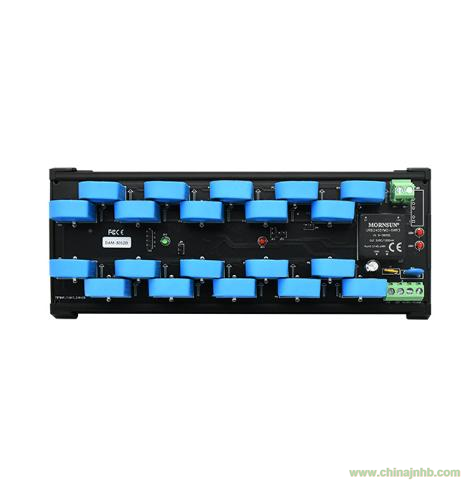

型號：DAM-30520（I）
簡介：
DAM-30520為一款測量20路交直流電流和1路交直流電壓的數據采集模塊；DAM-30520I為測量20路交直流電流的數據采集模塊。采用RS485通訊接口，帶有ModbusRTU協議。
標準
指標參數：
|
模擬量輸入
|
|
輸入通道
|
DAM-30520：20路電流輸入，1路電壓輸入
DAM-30520I：20路電流輸入
|
|
輸入類型
|
交/直流電流、交/直流電壓
|
|
電流量程
|
直流電流：-5～5A、0～5A、-5～0A、-10～10A、0～10A、-10～0A、-25～25A
交流電流：0～5A、0～10A、0～25A
（模塊量程可定制。例：DAM-30520I DC-10A 量程為直流電流±10A。）
|
|
電壓量程
|
直流電壓：-10～10V、0～10V、-30～30V、0～30V、-50～50V、0～50V、
-100～100V、0～100V
交流電壓：0～10V、0～35V、0～50V、0～100V
（模塊量程可定制。例：DAM-30520 DC-10A/30V 量程為直流電流±10A，
直流電壓±30V。）
|
|
精度等級
|
5A量程精度5‰，
10A量程及以上精度2%
|
|
采樣周期注1
|
采集周期40ms~1000ms可選，默認每 400ms 采集1次
|
|
分辨率
|
ADC芯片的分辨率為24位，通信數據上傳為16位
|
|
輸入阻抗
|
電壓量程10V為123.5kΩ/V
電壓量程30V為321.5kΩ/V
電壓量程35V為421.5kΩ/V
電壓量程50V為601.5kΩ/V
電壓量程100V為1099.5kΩ/V
電流通道0Ω
|
|
電流通道隔離電壓
|
4000VAC
|
|
其他
|
|
通訊接口
|
RS485
|
|
數據通信速率注2
|
1200～115200bps，通過上位機軟件進行選定設置
1200bit/s： 2HZ；
2400bit/s： 3HZ；
4800bit/s： 60HZ；
9600bit/s： 150HZ；
19200bit/s：300HZ；
38400bit/s：600HZ；
57600bit/s：1000HZ；
115200bit/s: 2000HZ；
|
|
電流穿孔孔徑
|
8.5mm
|
|
看門狗
|
軟件看門狗
|
|
供電電壓
|
+18～36VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
6W @ 24VDC
|
|
操作溫度
|
10℃～＋50℃
|
|
存儲溫度
|
-40℃～＋80℃
|
