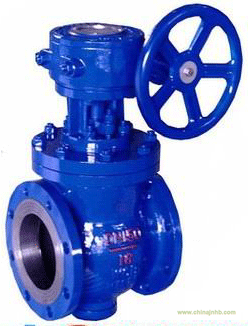

PQ94F 電動偏心半球閥
電動偏心半球閥概述：
雙偏心半球閥是用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的最佳設備，應用于冶金、選礦生產的煤粉噴吹專用閥。
PQ94F電動偏心半球閥特點：
1、解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。
2、開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。
3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該閥門T型是屬于耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理后表面達到HRC65-72度，故閥門的耐磨性能特別好。
5、閥門表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象。不變色。
PQ940F電動偏心半球閥主要性能參數及執行標準：
|
公稱壓力MPa
|
1.0
|
1.6
|
2.5
|
4.0
|
|
閥門強度試驗壓力MPa
|
1.5
|
2.4
|
3.8
|
6.0
|
|
閥門密封試驗壓力MPa
|
1.1
|
1.8
|
2.8
|
4.5
|
|
適用溫度℃
|
≤425℃ ≤325℃常溫
|
|
主要材質
|
鑄鋼、不銹鋼
|
|
適用介質
|
煤粉、煤灰、含塵、氣體
|
|
法蘭標準
|
JB/T82.1-94
|
|
閥門結構長度標準
|
GB12221-89
|
PQ940F電動偏心半球閥主要外形和連接尺寸：
|
公稱壓力
PN
(MPa)
|
公稱通徑
DN
|
尺 寸
|
|
L
|
D
系列1/系列2
|
D1
|
D2
|
D6
|
b
|
f
|
Z-φd
|
|
mm
|
in
|
法蘭
|
|
1.0
|
40
|
-
|
125
|
145
|
110
|
85
|
-
|
16
|
3
|
4-18
|
|
50
|
-
|
140
|
160
|
125
|
100
|
-
|
16
|
3
|
4-18
|
|
65
|
-
|
190
|
180
|
145
|
120
|
-
|
18
|
3
|
4-18
|
|
80
|
-
|
178
|
195
|
160
|
135
|
-
|
20
|
3
|
4-18
|
|
100
|
-
|
200
|
215
|
180
|
155
|
-
|
20
|
3
|
8-18
|
|
125
|
-
|
254
|
245
|
210
|
185
|
-
|
22
|
3
|
8-18
|
|
150
|
-
|
267
|
280
|
240
|
210
|
-
|
24
|
3
|
8-23
|
|
200
|
-
|
292
|
335
|
295
|
265
|
-
|
24
|
3
|
8-23
|
|
250
|
-
|
330
|
390
|
350
|
320
|
-
|
26
|
3
|
12-23
|
|
300
|
-
|
390
|
440
|
400
|
368
|
-
|
26
|
4
|
12-23
|
|
350
|
-
|
430
|
500
|
460
|
428
|
-
|
28
|
4
|
16-23
|
|
400
|
-
|
530
|
565
|
515
|
482
|
-
|
28
|
4
|
16-25
|
|
450
|
-
|
580
|
615
|
565
|
532
|
-
|
30
|
4
|
20-25
|
|
500
|
-
|
630
|
670
|
620
|
585
|
-
|
30
|
4
|
20-25
|
|
600
|
-
|
800
|
480
|
725
|
685
|
-
|
34
|
5
|
20-30
|
|
700
|
-
|
900
|
895
|
840
|
800
|
-
|
38
|
5
|
24-30
|
|
800
|
-
|
1000
|
1010
|
950
|
905
|
-
|
42
|
5
|
24-34
|
