ZWT自力式溫度調節閥

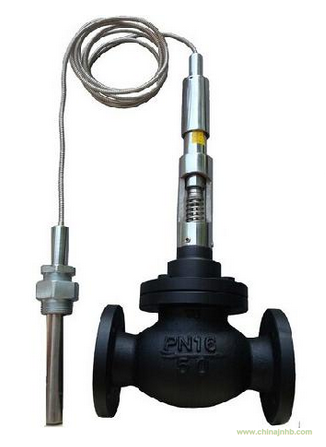

ZWT自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。
自力式溫度調節閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。調節閥廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
自力式溫度調節閥主要零件材料
|
閥體
|
ZG230—45
|
ZG1Cr18Ni9Ti
|
|
閥座
|
ZG1Cr18Ni12Mo2Ti
|
Cr18Ni12Mo2Ti
|
|
閥芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
波紋管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
平衡波紋管
|
1Cr18Ni9Ti
|
|
|
溫包
|
H62
|
1Cr18Ni9Ti
|
|
毛細管
|
H62
|
1Cr18Ni9Ti
|
|
接頭
|
35
|
1Cr18Ni9Ti
|
自力式溫度調節閥主要技術參數
|
公稱通徑DN (mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
公稱壓力PN(Mpa)
|
1.6 4.0
|
|
額定流量系數（KV）
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
雙座
|
|
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
528
|
836
|
1210
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
額定行程
|
|
6
|
8
|
10
|
14
|
20
|
35
|
|
允許最大壓差(Mpa)
|
1.6
|
1.5
|
0.5
|
|
溫度調節范圍(°C)
|
0~70、50~120、100~170、150~220、200~270
|
|
調節精度（%）
|
±5
|
|
允許超載值（°C）
|
分別為上述溫度調節范圍上限加50
|
|
使用環境溫度（°C）
|
-40~+80
|
|
安裝接頭（M）
|
G1”
|
|
毛細管長度（M）
|
3、5
|
|
允許
泄漏量
|
硬密封（1/h）
|
雙座、套筒：5×10-3×閥額定容量（II級）
單座：10-4×閥額定容量（IV）
|
|
軟密封（m1/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
自力式溫度調節閥外形尺寸
|
DN (mm)
|
D (mm)
|
D1 (mm)
|
螺栓孔 (n-Φ)
|
L (mm)
|
d (mm)
|
L1 (mm)
|
H(mm)
|
G (in)
|
導管長 (m)
|
|
32
|
135
|
100
|
4-Φ18
|
180
|
25
|
430
|
380
|
11/4″
|
3
|
|
40
|
145
|
110
|
4-Φ18
|
200
|
25
|
430
|
410
|
11/4″
|
3
|
|
50
|
160
|
125
|
4-Φ18
|
230
|
25
|
430
|
450
|
11/4″
|
3
|
|
65
|
180
|
145
|
4-Φ18
|
290
|
25
|
430
|
490
|
11/4″
|
3
|
|
80
|
195
|
160
|
8-Φ18
|
310
|
25
|
430
|
530
|
11/4″
|
3
|
|
100
|
215
|
180
|
8-Φ18
|
350
|
25
|
430
|
560
|
11/4″
|
3
|
|
125
|
245
|
210
|
8-Φ18
|
395
|
25
|
550
|
600
|
11/4″
|
4
|
|
150
|
280
|
240
|
8-Φ23
|
470
|
25
|
550
|
640
|
11/4″
|
4
|
|
200
|
335
|
295
|
12-Φ23
|
600
|
25
|
550
|
690
|
11/4″
|
4
|
|
250
|
400
|
355
|
12-Φ23
|
630
|
25
|
550
|
720
|
11/4″
|
4
|
注：
1. D、D1、n-Φ為PN1.6MPa法蘭接口尺寸；
2. 如用戶需要PN2.5MPa產品或口徑為DN15、DN20、DN25、DN300的產品，請向我公司查詢尺寸；
3. 閥體材質：普通鑄鐵、球墨鑄鐵、鑄鋼。
自力式溫度調節閥許用介質與溫度的關系
|
閥體材質
|
公稱
壓力
（MPa）
|
介質溫度℃
|
|
≤150
|
≤200
|
≤250
|
≤300
|
≤350
|
≤400
|
≤425
|
≤450
|
|
最大工作壓力（MPa）
|
|
HT200
|
1.0
|
1.0
|
|
|
|
|
|
|
|
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
ZG230-450
|
1.6
|
1.57
|
1.52
|
1.44
|
1.28
|
1.12
|
0.88
|
0.72
|
|
|
ZG1Cr18Ni9Ti
|
1.6
|
1.6
|
1.6
|
1.4
|
1.25
|
1.1
|
1.0
|
0.9
|
0.75
|
|
ZG0Cr18Ni12Mo2Ti
|
4.0
|
4.0
|
4.0
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
1.9
|
|
6.4
|
6.4
|
6.4
|
5.6
|
5.0
|
4.5
|
4.0
|
3.6
|
3.0
|
