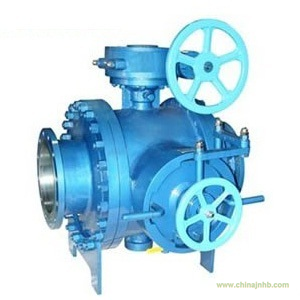

PIG清管閥
清管閥主要用于水、石油、天然氣等長線中清洗管道的新型閥門,更輕松地完成管道清潔、排空、隔離和按序輸送介質、檢測管道系統等工作。能夠完全替代傳統使用的以清管器收發筒為核心的復雜的清管器發射、接收裝置 ，同時也具有通用兩位式截斷球閥的功能。也叫PIG閥。
工作原理：將清管器通過清管閥進入管線中，在介質壓力推動下，其清除管線中的雜質，清管閥應成對使用，其功能為發射清管器和接受清管器。
閥體密封副經特殊工藝處理后，可承受高溫、高壓、耐蝕性好，使用壽命長。
傳動方式：采用蝸輪機構，操作輕便靈活。
清適用介質：水、蒸汽、油品，適用溫度（℃）-30-150
清管閥結構特點及用途
1、操作省力：球體被支撐在閥體與閥蓋之間，并襯以具有良好自潤滑性能和減磨性能的銅合金滑動軸承，球體與閥座的作用力得到精確的控制。
2、快開盲板：盲板與閥體間采用牙嵌式配合，操作方便，較大尺寸閥門的快開盲板是與固定在閥體上的搖臂鉸鏈相接的，因此即便是很大尺寸閥門快開盲板的拆卸和安裝都很輕松快捷。
3、耐火結構：訪止由于驟熱和火災的出現，使彈性密封圈燒損后，球體和閥座形成金屬與金屬的密封。閥體與閥間以及閥桿部位都設置耐高溫的石墨墊片，保證高溫密封可靠性。耐火試驗符合API6FA和AIP607標準要求。
4、防靜電結構：為防止由于球體及閥桿與介質或密封圈磨擦而產生靜電，在閥桿與球體及閥桿與閥體之間設置導靜電彈簧和觸頭，使靜電通過管路導入地下，保證系統安全。
5、聯鎖結構：放空閥與快開盲板鎖定聯鎖，在放空閥沒開打泄壓之前，不能打開盲板。保證了操作的安全。
6、輔助密封設置：本閥設置有輔助的閥座緊急密封系統，一旦密封受損或出出錯緊急情況不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面的可靠性，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
7、清洗：閥體設置注水閥，當輸送有毒介質時通過帶有一個噴頭的注水閥沖洗閥門體腔，通過排污閥放到污水罐。
8、廣泛適用于，石油、化工、、油品、蒸氣、天然氣、水等介質。
執行標準
1、設計和制造：ANSI B16.34;PDI6D。
2、檢驗和試驗：GB/T13927－1993；API598。
3、法蘭連接：JB/T79.1~2－1994；ANSI B16.5。
主要零件材料
|
閥體、閥蓋
|
GB
|
WCB
|
ZG1Cr18Ni9Ti
|
|
ASTM
|
A216、WCB
|
CF8
|
|
球體
|
GB
|
2Cr13
|
1Cr18Ni9Ti/表面特殊處理
|
|
ASTM
|
420
|
304+HF
|
|
閥座
|
GB
|
1Cr18Ni9Ti+PTFE
|
1Cr18Ni9Ti+PTFE
|
|
ASTM
|
304+PTFE
|
304+PTFE
|
|
上、下軸
|
GB
|
2Cr13
|
1Cr18Ni9Ti
|
|
ASTM
|
420
|
304
|
|
填料
|
GB
|
PTFE
|
PTFE
|
|
ASTM
|
PTFE
|
PTFE
|
|
螺栓
|
GB
|
35
|
0Cr18Ni9
|
|
ASTM
|
A193 B7
|
A320－B8
|
|
螺母
|
GB
|
45
|
0Cr18Ni9
|
|
ASTM
|
A194
|
A194－8
|
主要外形連接尺寸
國標
|
公稱壓力PN
|
公稱通徑DN
|
尺寸
|
|
L
|
D
|
K
|
d
|
Y
|
b
|
z-do
|
H
|
H1
|
|
1.6MP
|
100
|
750
|
220
|
180
|
155
|
－
|
20
|
8-φ18
|
410
|
290
|
|
150
|
850
|
285
|
240
|
210
|
－
|
24
|
8-φ23
|
480
|
350
|
|
200
|
914
|
340
|
295
|
265
|
－
|
26
|
12-φ23
|
540
|
420
|
|
250
|
1092
|
405
|
355
|
320
|
－
|
30
|
12-φ25
|
610
|
480
|
|
300
|
1200
|
460
|
410
|
375
|
－
|
30
|
12-φ25
|
700
|
540
|
|
350
|
1614
|
520
|
470
|
435
|
－
|
34
|
16-φ25
|
820
|
610
|
|
400
|
1928
|
580
|
525
|
485
|
－
|
36
|
16-φ30
|
940
|
670
|
|
500
|
2250
|
715
|
650
|
608
|
－
|
44
|
20-φ34
|
1160
|
810
|
|
2.5MPa
|
100
|
750
|
230
|
190
|
160
|
－
|
24
|
8-φ23
|
410
|
290
|
|
150
|
850
|
300
|
250
|
218
|
－
|
30
|
8-φ25
|
480
|
350
|
|
200
|
914
|
360
|
310
|
278
|
－
|
34
|
12-φ25
|
540
|
420
|
|
250
|
1092
|
425
|
370
|
332
|
－
|
36
|
12-φ30
|
610
|
480
|
|
300
|
1200
|
485
|
430
|
390
|
－
|
40
|
16-φ30
|
700
|
540
|
|
350
|
1614
|
555
|
490
|
448
|
－
|
44
|
16-φ34
|
820
|
610
|
|
400
|
1928
|
620
|
550
|
505
|
－
|
48
|
16-φ34
|
940
|
670
|
|
500
|
2250
|
730
|
660
|
610
|
－
|
52
|
20-φ41
|
1160
|
810
|
|
4.0MPa
|
100
|
750
|
235
|
190
|
160
|
150
|
24
|
8-φ23
|
410
|
290
|
|
150
|
850
|
300
|
250
|
218
|
204
|
30
|
8-φ25
|
480
|
350
|
|
200
|
914
|
375
|
320
|
282
|
260
|
38
|
12-φ30
|
540
|
420
|
|
250
|
1092
|
450
|
385
|
345
|
313
|
42
|
12-φ34
|
610
|
480
|
|
300
|
1200
|
515
|
450
|
408
|
364
|
46
|
16-φ34
|
700
|
540
|
|
350
|
1614
|
580
|
510
|
465
|
422
|
52
|
16-φ34
|
820
|
610
|
|
400
|
1928
|
660
|
585
|
535
|
474
|
58
|
16-φ41
|
940
|
670
|
|
500
|
2250
|
755
|
670
|
612
|
576
|
62
|
20-φ48
|
1160
|
810
|
美標
|
公稱壓力PN
|
公稱通徑DN
|
尺寸
|
|
L
|
D
|
K
|
d
|
Y
|
b
|
z-do
|
H
|
H1
|
|
Class
150
|
4
|
750
|
229
|
190.5
|
157
|
－
|
24
|
8－φ19
|
410
|
290
|
|
6
|
850
|
279
|
241.5
|
216
|
－
|
26
|
8－φ22
|
480
|
350
|
|
8
|
914
|
343
|
298.5
|
270
|
－
|
29
|
8－φ22
|
540
|
420
|
|
10
|
1092
|
406
|
362
|
324
|
－
|
31
|
12－φ25
|
610
|
480
|
|
12
|
1200
|
483
|
432
|
381
|
－
|
32
|
12－φ25
|
700
|
540
|
|
14
|
1614
|
533
|
476
|
413
|
－
|
35
|
12－φ29
|
820
|
610
|
|
16
|
1928
|
597
|
540
|
470
|
－
|
37
|
16－φ29
|
940
|
670
|
|
20
|
2250
|
699
|
635
|
584
|
－
|
43
|
20－φ32
|
1160
|
810
|
|
Class
300
|
4
|
750
|
254
|
200
|
157
|
－
|
32
|
8－φ22
|
410
|
290
|
|
6
|
850
|
318
|
270
|
216
|
－
|
37
|
12－φ22
|
480
|
350
|
|
8
|
914
|
381
|
330
|
270
|
－
|
42
|
12－φ25
|
540
|
420
|
|
10
|
1092
|
445
|
387.5
|
324
|
－
|
48
|
16－φ29
|
610
|
480
|
|
12
|
1200
|
521
|
451
|
381
|
－
|
51
|
16－φ32
|
700
|
540
|
|
14
|
1614
|
584
|
514.5
|
413
|
－
|
54
|
20－φ32
|
820
|
610
|
|
16
|
1928
|
648
|
571.5
|
470
|
－
|
58
|
20－φ35
|
940
|
670
|
|
20
|
2250
|
775
|
686
|
584
|
－
|
64
|
24－φ35
|
1160
|
810
|
