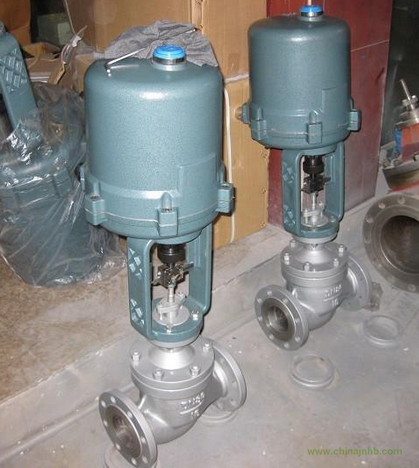

ZRHP電動單座調節閥
概述
ZRHP型電子式電動單座柱塞調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動薄膜機構或電動執行機構等。
電動單座調節閥型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
R:電動3810L執行機構
D:電動PSL執行機構
|
H直行程
|
P:標準型單座調節閥
PF:軟密封單座調節閥
PL:單座籠式調節閥
PG:帶散熱型單座調節閥
PV:波紋管型單座調節閥
PD:低溫型單座調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN25= DN25
NPS1〞=NPS1〞
|
|
如：Z型電動單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHP-16C DN50
|
電動單座調節閥性能
|
流量特性
|
直線、等百分比、快開
|
|
可調范圍
|
50:1 (CV<6.3 30:1)
|
|
額定CV值
|
等百分比CV1.6~630 ，直線CV1.8~690
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
電動單座調節閥選用參數表
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Cv
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
公稱通徑
|
行程
|
可選流量系數Cv（★標準型 ●推薦 ○定制）
|
|
DN20
|
16mm
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN25
|
●
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
○
|
○
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
|
|
|
DN40
|
|
○
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
|
|
|
DN50
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
DN80
|
|
|
|
|
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
DN100
|
|
|
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
DN150
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
★
|
|
|
DN200
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
●
|
★
|
|
電動執行機構
|
金屬密封最大允許壓差（MPa）
|
|
型號
|
推力（N）
|
|
3810L-08
|
800
|
6.4
|
5.5
|
3.5
|
2.38
|
|
|
|
|
|
|
|
|
|
|
|
3810L-20
|
2000
|
6.4
|
6.4
|
6.4
|
4.77
|
3.05
|
1.86
|
1.19
|
0.76
|
|
|
|
|
|
|
|
3810L-30
|
3000
|
|
|
|
|
|
2.79
|
1.79
|
1.14
|
|
|
|
|
|
|
|
3810L-50
|
5000
|
|
|
|
|
|
4.66
|
2.98
|
1.91
|
1.13
|
0.6
|
0.47
|
|
|
|
|
3810L-65
|
6500
|
|
|
|
|
|
|
|
|
1.35
|
0.8
|
0.57
|
0.39
|
0.26
|
0.16
|
|
3810L-99
|
10000
|
|
|
|
|
|
|
|
|
|
|
|
0.61
|
0.42
|
0.20
|
|
3810L-160
|
16000
|
|
|
|
|
|
|
|
|
|
|
|
0.97
|
0.67
|
0.35
|
明宇閥門公司訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定明宇公司的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明宇閥門公司專家為您審核把關。感謝您訪問我們的網站。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
