ZZDQ供氮閥

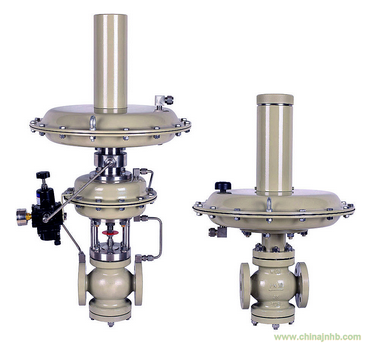

ZZDQ 自力式氮封閥，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。
自力式氮封閥主要用于保持容器頂部保護氣體（一般為氮氣）的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該自力式調節閥產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。調節閥廣泛應用于石油、化工等行業。
ZZDQ 自力式氮封閥工作原理
供氮裝置（見圖1），將設在罐頂的取壓點的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)，打開，使閥前氣體經減壓閥(5)，節流閥(4)、進入主閥執行機構(3)上、下膜室，打開主閥閥芯(2)，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。 泄氮裝置（見圖2），該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。
供氮閥技術參數和性能
閥體
|
公稱通徑
|
DN25、32、40、50、65、80、100mm
|
|
公稱壓力
|
PN1.0M Pa JB/T79.1-94、79.2-94等
|
|
法蘭標準
|
|
閥體材料
|
鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
|
|
閥芯材料
|
硬密封
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不銹鋼鑲嵌橡膠圈
|
|
軟密封
|
|
閥桿材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
|
|
流量特性
|
-
|
|
使用溫度
|
供氮閥執行器
|
壓力設定范圍(KPa)
|
0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33
36～44 42～51 49～58 56～66
|
|
膜蓋材料
|
A3、A4鋼板涂四氟乙烯
|
|
膜片材料
|
丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠
|
供氮閥性能
|
設定值偏差±5%
|
允許泄露量
|
|
允許泄露量
|
標準型
|
IV級（符合GB/T4312-92標準）
|
|
嚴密型
|
VI級（符合GB/T4312-92標準）
|
額定流量系數、額定行程、性能
ZZDG供氮裝置
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座通徑Dn
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
120
|
100
|
|
流量系數Kv
|
0.2
|
0.32
|
0.5
|
0.8
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
額定行程L
|
8
|
10
|
14
|
20
|
25
|
ZZDX泄氮裝置
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座通徑Dn
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系數Kv
|
6.9
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
額定行程L
|
8
|
10
|
14
|
20
|
25
|
供氮裝置外形尺寸及重量
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
A
|
308
|
308
|
308
|
308
|
394
|
394
|
394
|
|
H2
|
415
|
415
|
415
|
115
|
415
|
415
|
415
|
|
H1
|
60
|
75
|
80
|
85
|
95
|
105
|
120
|
|
H
|
720
|
730
|
730
|
750
|
790
|
840
|
890
|
|
重量(kg)
|
32
|
35
|
40
|
50
|
90
|
115
|
280
|
泄氮裝置外形尺寸及重量
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
A
|
308
|
308
|
308
|
308
|
394
|
394
|
394
|
|
H1
|
60
|
75
|
80
|
85
|
95
|
105
|
120
|
|
H
|
380
|
400
|
420
|
430
|
550
|
560
|
570
|
|
重量(kg)
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
