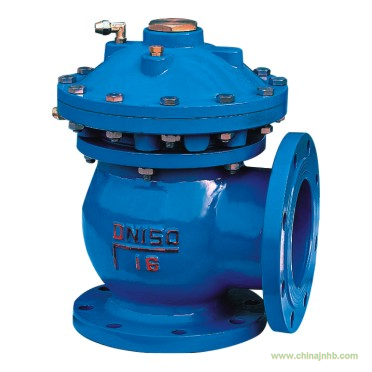

JM644X氣動快開排泥閥
JM644X氣動快開排泥閥產品概述
JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
JM644X氣動快開排泥閥技術參數
公稱壓力：0.6MPa、1.0MPa
公稱通徑：100～400mm
最低驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB/T 17241.6??GB/T 9113
試驗標準：GB/T 13927??API598
JM644X氣動快開排泥閥主要零部件材料
|
零件名稱
|
閥體、閥蓋
|
膜片壓板、閥盤
|
閥桿
|
膜片
|
|
材料
|
鑄鐵、球鐵、碳鋼
|
球鐵、青銅
|
不銹鋼
|
尼龍強化橡膠
|
JM644X氣動快開排泥閥主要外形連接尺寸 單位：mm
|
DN
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
160
|
190
|
225
|
260
|
280
|
315
|
340
|
|
L1
|
120
|
150
|
190
|
220
|
260
|
300
|
340
|
|
H
|
370
|
440
|
530
|
615
|
785
|
880
|
970
|
