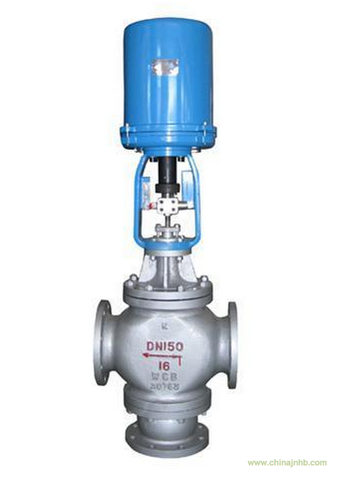

ZRHF電動三通調節閥
概述
ZRHF(H)型電子式電動三通調節閥有電動三通合流調節閥與電動三通分流調節閥兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
本公司的電動三通調節閥，是由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動三通調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。電動三通調節閥具有調節精度高，動作穩定可靠等優點。電動三通合流調節閥主要用于將兩種流體混合成第三種流體；電動三通分流調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
電動三通調節閥型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
R:電動3810L執行機構
D:電動PSL執行機構
|
H直行程
|
F:三通分流調節閥
H:三通合流調節閥
F(H)G:散熱型三通分(合)流調節閥
F(H)V:波紋管型三通分(合)流調節閥
F(H)D:低溫型三通分(合)流調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN25= DN25
NPS1〞= NPS 1〞
|
|
如：電動三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHFG-16C DN50
|
電動三通調節閥性能
|
流量特性
|
直線、等百分比
|
|
可調范圍
|
30:1
|
|
額定CV值
|
等百分比\直線CV8.5~1280
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量）
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
電動三通調節閥選用參數表
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數CV
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
公稱通徑
|
行程
|
可選流量系數Cv（★標準型 ●推薦）
|
|
DN25
|
16 mm
|
★
|
|
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN40
|
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN50
|
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
|
|
|
★
|
|
|
|
|
|
|
|
|
DN80
|
|
|
|
|
●
|
★
|
|
|
|
|
|
|
|
DN100
|
|
|
|
|
●
|
●
|
★
|
|
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
|
|
|
★
|
|
|
|
|
|
DN150
|
|
|
|
|
|
|
|
●
|
★
|
|
|
|
|
DN200
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
|
|
DN250
|
100mm
|
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
|
DN300
|
|
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
電動執行機構
|
金屬密封最大允許壓差（MPa）
|
|
型號
|
推力（N）
|
|
3810L-08
|
800
|
1.52
|
|
|
|
|
|
|
|
|
|
|
|
|
3810L-20
|
2000
|
3.05
|
1.86
|
1.19
|
0.76
|
|
|
|
|
|
|
|
|
|
3810L-30
|
3000
|
|
2.79
|
1.79
|
1.14
|
|
|
|
|
|
|
|
|
|
3810L-50
|
5000
|
|
4.66
|
2.98
|
1.91
|
1.13
|
0.6
|
0.47
|
|
|
|
|
|
|
3810L-65
|
6500
|
|
|
|
|
1.35
|
0.8
|
0.57
|
0.39
|
0.26
|
0.16
|
|
|
|
3810L-99
|
10000
|
|
|
|
|
|
|
|
0.61
|
0.42
|
0.20
|
0.17
|
0.11
|
|
3810L-160
|
16000
|
|
|
|
|
|
|
|
0.97
|
0.67
|
0.35
|
0.27
|
0.18
|
明宇閥門公司訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定明宇公司的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明宇閥門公司專家為您審核把關。感謝您訪問我們的網站。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
