規 格
|
說 明
|
使用
環境
|
環境溫度
|
0~50℃
|
相對濕度
|
≤85RH 避免強腐蝕氣體
|
供電電壓
|
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
|
功耗
|
·≤6W（AC220V 線性電源供電）
·≤6W（AC85~260V 開關電源供電）
·≤6W（DC24V 開關電源供電）
|
輸入
信號
|
模擬量
|
熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
|
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
|
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
|
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
|
開關量
|
脈沖信號：波形——矩形、正弦或三角波 輻度——大于4V（或根據用戶要求任定）
范圍——0~10KHz（或根據用戶要求任定）
|
接點信號：電接點輸入信號
|
輸出
信號
|
模擬量輸出
|
DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）
DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
|
開關量輸出
|
繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）
可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V
固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）
雙向可控硅輸出-SOT可控硅輸出，5A/400V
|
通訊輸出
|
接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 儀表內部自由設定
|
饋電輸出
|
DC 24V 負載≤30mA
|
測量精度
|
±0.2%FS±1字或±0.5%FS±1字
|
分辨率
|
±1字
|
測量范圍
|
-1999~9999字
|
顯示方式
|
-1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示
|
方式
|
控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
|
控制精度
|
±1字
|
溫度補償
|
0~50℃數字式溫度自動補償
|
打印控制
|
可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
|
打印精度
|
同儀表精度
|
參數設定
|
面板輕觸式按鍵設定 、參數設定值斷電后永久保存、參數設定值密碼鎖定
|
保護方式
|
輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、
電源欠壓自動復位、工作異常自動復位（Watch Dog）
|

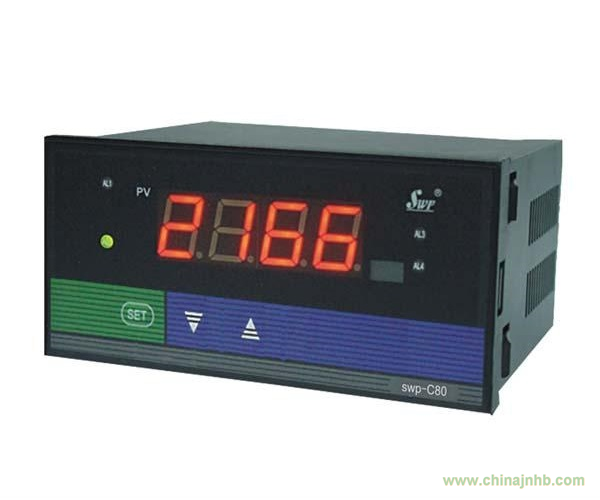

★SWP-LED系列數字顯示控制儀型譜表
型號
|
代 碼
|
說 明
|
SWP-
|
□
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
□
|
LED系列數字顯示控制儀
|
外形特征
|
C
S
|
|
|
|
|
|
|
|
|
|
橫式顯示儀表*1
豎式顯示儀表*1
|
外形尺寸
|
1
4
7
8
9
|
|
|
|
|
|
|
|
|
48×48mm
96×48mm（橫式），48×96mm（豎式）
72×72mm
160×80mm（橫式）,80×160mm（豎式）
96×96mm
|
控制作用
|
01
03
04
|
|
|
|
|
|
|
|
測量顯示
三位式控制
四限控制或四限報警輸出
|
通訊方式
|
□
|
|
|
|
|
|
|
參見 “通訊方式”
|
輸出方式
|
□
|
|
|
|
|
|
參見 “控制輸出方式”
|
輸入類型
|
□□
|
|
|
|
|
參見 “輸入類型”
|
第一報警方式
|
N
H
L
|
|
|
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
|
第二報警方式
|
N
H
L
|
|
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
|
饋電輸出
|
P
|
|
DC24V饋電輸出
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源，可省略）*3
|
★SWP-LED系列光柱測量顯示控制儀型譜表
型 號
|
代 碼
|
說 明
|
SWP-
|
ST□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
光柱顯示測量儀*3
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式）
|
控制作用
|
01
03
04
|
|
|
|
|
|
|
|
|
測量顯示
三位式控制
四限控制或四限報警輸出*2
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見 “通訊方式”
|
輸出方式
|
□
|
|
|
|
|
|
|
參見 “變送輸出方式”
|
輸入類型
|
□□
|
|
|
|
|
|
參見 “輸入類型”
|
第一報警方式
|
N
H
L
|
|
|
|
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L） *2
|
第二報警方式
|
N
H
L
|
|
|
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
供電方式
|
W
T
|
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源, 可省略）
|
供電方式
|
X
|
橫式顯示
豎式顯示（可省略）
|
★ 注1：C80、C90系列為0.8英寸LED顯示、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。
★ 注3：光柱顯示控制儀SWP-ST803-01-23-HL-X（橫式表“S”可省略）。
代 碼
|
0
|
2
|
3
|
4
|
8
|
9
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★ 輸入類型：
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
|
17
|
30~350Ω
|
-1999~99999 d
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~99999 d
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA開方
|
-1999~99999 d
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V開方
|
-1999~99999 d
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V開方
|
-1999~99999 d
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
23
|
全可切換輸入
|
詳見下表
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
|
|
|
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：
代碼
|
輸入類型
|
序號
|
輸入類型
|
代碼
|
輸入類型
|
序號
|
輸入類型
|
序號
|
輸入類型
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
18
|
1~5V開方
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
19
|
0~5V開方
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
16
|
4~20mA開方
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
17
|
0~10mA開方
|
|
|
★注：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★注3：C70、C10無頻率信號輸入。出廠默認開關電源。
