規 格
|
說 明
|
輸入信號
|
頻率信號 f≤15Kcps，幅度≥0.2V
開關量信號
|
測量范圍
|
0-10KHZ
|
測量精度
|
0.1HZ
|
測量誤差
|
頻率±1脈沖或0.1%FS
|
采樣時間
|
0.01秒
|
輸入電平
|
0-20V（H：+5-20V L：0-2V）
|
輸入阻抗
|
≥10K
|
分 辨 率
|
±1字
|
顯示方式
|

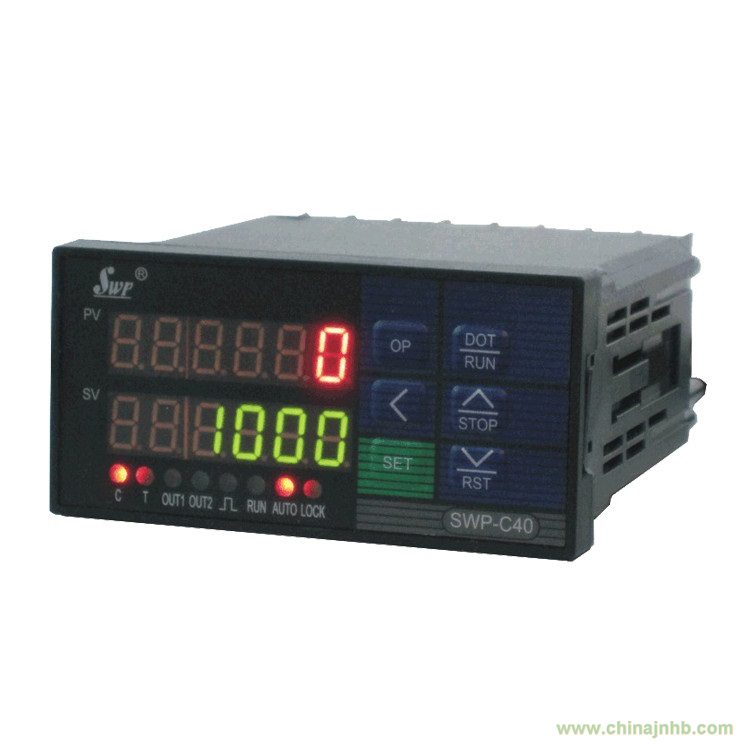

3.6英寸六位LED顯示，可同時顯示（轉速和頻率）或（線速度和轉速）顯示0.0000-999999字
|
控制方式
|
位式ON / OFF 帶回差
|
輸出信號
|
模擬量輸出
·DC 0-10 mA (負載電阻≤750W ) ·DC 4-20 mA(負載電阻≤500W)
·DC 0-5 V (輸出電阻≤250W ) ·DC 1-5 V (輸出電阻≤250W)
繼電器控制輸出──繼電器ON/OFF帶回差，AC220V/3A；DC24V/6A（阻性負載）
可控硅控制輸出──SCR（可控硅過零觸發脈沖）輸出,可觸發可控硅: 400V/100A
固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6-24V/30mA
NPN集電極開路輸出──OC門輸出，30VDC/100 mA
|
通訊輸出
|
接口方式──標準串行雙向通信接口：RS-485 , RS-232C , RS-422等
波 特 率──300-9600bps 內部自由設定
|
饋電輸出
|
DC 24 V , 負載≤30mA
|
控制方式
|
可選擇控制，LED指示。控制方式為繼電器ON/OFF（用戶可自由設定）
|
控制精度
|
±1字
|
報警方式
|
可選擇限報警，LED指示。報警方式為繼電器ON/OFF（用戶可自由設定）
可選擇繼電器上下限報警輸出 , LED 指示
|
報警精度
|
±1字
|
打印控制
|
直接配接各型串行打印機(如LQ-300K，TPuP系列微打等)，打印接口為RS-232C
|
打印精度
|
同儀表精度
|
參數設定
|
·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定
|
保護方式
|
·輸入超/欠量程報警 ·工作異常自動復位 ·電源欠壓自動復位
|
聯機通訊
|
通訊接口為二線制、三線制或四線制（如RS-485、RS-232C、RS-422等），波特率300-9600bps可由儀表內部參數自由設定。接口和主機可采用光電隔離，通訊距離可達1.2公里。系統采用主──從通訊方式，整個控制回路只需一根二（三、四）芯電纜，即可實現與上位機通訊。
|
使用環境
|
環境溫度 0-50℃
相對濕度 ≤85%RH ·避免強腐蝕氣體
|
供電電壓
|
常 規 型 ·AC 220 V + 10 -15% ( 50 Hz ±2 Hz )線性電源供電
特 殊 型 ·AC 85-260 V─開關電源供電 ·DC 24 V±2 V─開關電源供電
|
功 耗
|
·≤5W（AC220V線性電源供電）
·≤4W（AC85-260V開關電源供電）
·≤4W（DC24V開關電源供電）
|
結 構
|
標準卡入式
|
重 量
|
·420 g ( AC 220V線性電源供電 ) · 260 g ( 開關電源供電 )
|
