規 格
|
說 明
|
輸
入
|
模
擬
量
|
熱電偶
|
B、S、K、E、T、J、W
|
RTD
|
PT100、CU50
|
電壓
|
DC 0-5V， DC 1-5V， DC 0-100mV， DC 0-20mV
|
電流
|
DC 0-10mA，DC 4-20mA
|
脈沖量
|
矩形/正弦/三角 幅度≥ 4V 頻率 0 — 15KHz
|
輸
出
|
模
擬
量
|
電流
|
0 — 10mA (負載≤750 Ω) 4 — 20mA (負載≤500 Ω)
|
電壓
|
0 — 5V (負載≥250 kΩ) 1 — 5V (負載≥250 kΩ)
|
開
關
量
|
SSR
|
6 – 9V/0.05A
|
SCR
|
40V/0.5A
|
繼電器
|
AC 220V/3A或DC 24V/5A (阻性負載)
|
饋 電
|
DC 24V / 60mA
|
通
訊
|
波特率
|
1200~115200pbs
|
接口
|
RS232，RS485，帶高速光電隔離
|
協議
|
MODBUS-RTU， SR-BUS(SWP儀表通訊協議)
|
精 度
|
0.5 %FS±1字 或 0.2%FS±1字
|
小信號切除
|
0~25.5%FS
|
測量范圍
|
-1999 — 99999字
|
采樣周期
|
0.25秒
|
記錄間隔
|
1秒 — 4分鐘之間以秒為單位共240檔可供選擇
|
參數設定
|
多語言菜單提示，通過按鍵或上位機通訊口設定
|
控制方式
|
可選擇帶回差的ON/OFF繼電器觸點輸出(AC220V/3A)
|
打印功能
|
可外接面板式、臺式微型打印機或帶串口輸出的40字符/行或16字符/行的寬行打印機(如TPμP-A40)，打印歷史數據或曲線。
|
顯示方式
|
5.6寸LED背光大屏幕藍白液晶(320×234點陣)圖形顯示
|
報警功能
|
每個通道最多可以設定4個報警點，每個報警點可選擇上限、下限、變化率上限、變化率下限、差值下限和差值上限報警，可設置報警輸出延時時間、報警回差、繼電器觸點輸出(最多36個繼電器可用）、蜂鳴器輸出，還可設置外接報警音響觸點和報警屏自動切換功能，儀表保存最新的2000條報警信息。
|
保護方式
|
設定參數永久保存，記錄數據斷電保存，內置看門狗電路，掉電時數據預先保存
|
語 言
|
中文(簡、繁體)、英文，內置GB2312二級漢字庫，包含6500個漢字
|
使用
環境
|
環境溫度
|
-15 ℃— 60 ℃
|
相對濕度
|
≤ 85%RH 、避免強腐蝕性氣體
|
電源電壓
|
AC90 ~AC 260V (50 — 60Hz)
|
安 裝
|
儀表尺寸
|
144×144×190 mm
|
開孔尺寸
|
138+1 ×138+1 mm
|
安裝方式
|
卡條式固定架
|
功 耗
|
≤ 20W
|
重 量
|
約2.1kg
|
型 號
|
規格代碼
|
附加規格代碼
|
說 明
|

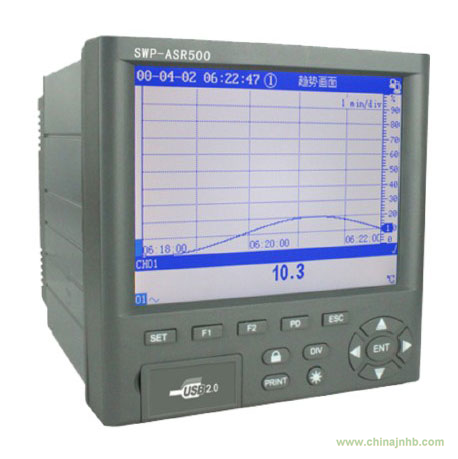

SWP-ASR500
|
□□
|
-□
|
-□
|
/□□□
|
ASR500系列無紙記錄儀
|
采集通道數
|
01～12
|
|
|
|
可選01 ~12通道 *1
|
存儲器容量
（MB）
|
-1
|
|
|
32（標配）
|
-2
|
|
|
64
|
-3
|
|
|
160
|
顯示語言
|
-0
|
|
簡體中文（標配）
|
-1
|
|
英文
|
-2
|
|
繁體中文
|
-3
|
|
多語言版（可在簡、繁、英之間切換）
|
附加規格
|
/C2
|
RS-232接口 *2
|
/C3
|
RS-485接口 *2
|
/P（1-3）
|
DC 24V饋電
|
/AO（1-4）
|
模擬量輸出路數
|
/F（1-4）
|
頻率輸入路數
|
/J（1-12）
|
（常開觸點）繼電器數
|
/JB（1-8）
|
（常開、常閉觸點）繼電器數
|
/U
|
帶通用USB接口
|
/L
|
帶流量積算功能
|
/T
|
帶天然氣運算功能
|
/PID
|
帶PID控制功能
|
/Dxxx
|
客戶定制功能 *3
|
*1 標準配置為1路，最多配12路，/AO與/F不可同時選用；如選配/AO或/F時，最多配8路。
*2 可同時選配/C2、/C3，使用微型打印機時，必須配/C2。
*3 如用戶有特殊功能開發需求的可單獨定制儀表功能，xxx為特殊定制功能的編碼。
