規 格
|
說 明
|
功 能
|
·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.3F.S或±0.5F.S
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V
|
電 源
|
90-260VAC 50/60Hz 24VDC
|
功率消耗
|
6VA
|
顯示類型
|
7段LED顯示 [紅色] LED事件顯示[紅色,綠色]
|
顯示精度
|
F.S±0.3%或0.5℃
|
設定類型
|
面板按鍵設定
|
熱電偶
|
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
|
輸入
|
RTD
|
Cu50,Pt100,Pt100.1
|
模擬信號
|
0-5VDC,1-5VDC,0-10mADC,4-20mADC
|
輸出
|
繼電器
|
AC250V 3A
|
SSR
|
24VDC ±3V 30mA Max
|
SCR
|
400V/0.5A
|
電流
|
0-20mADC,4-20mADC 負載≤500Ω (PV 變送值)
|
電壓
|
0-5VDC,1-5VDC 負載≤250Ω (PV 變送值)
|
饋電輸出
|
24VDC, 30mA Max.
|
通訊
|
功能
|
PV值,EV狀態,MODBUS協議,SWPBUS協議
|
波特率
|
300~9600bps
|
接口
|
RS232，RS485
|
報警輸出
|
帶回差報警輸出 ON/OFF 全量程
|
采樣時間
|
0.5秒
|
耐壓
|
AC 2000V 50/60Hz 1分鐘
|
抗振動
|
0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時
|
絕緣強度
|
Min.100MΩ(at DC500V)
|
抗干擾
|
模擬方波發生器干擾（脈沖寬度μs）±2kV
|
記憶保持
|
約:10年.(使用無電壓半導體記憶型)
|
環境溫度
|
-10~50℃(未結冰狀態)
|
儲存溫度
|
-20~60℃(未結冰狀態)
|
環境濕度
|
35~85%RH
|
重量
|
140~600g
|
型 號
|
代 碼
|
說 明
|

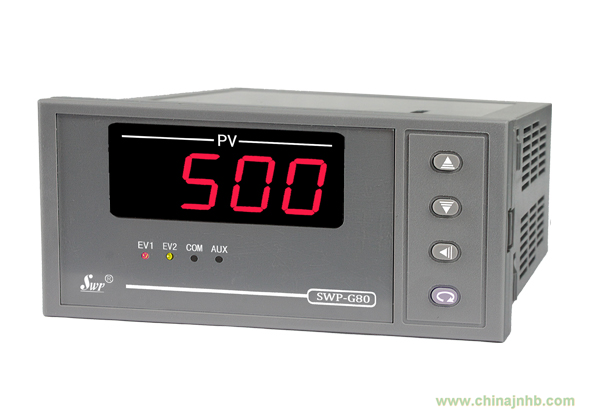

SWP-G
|
□ □□ -□ □ -□□ -□ □ -□ -□ -□
|
SWP-G系列數字顯示控制儀
|
外形尺寸
|
1
4
7
8
9
|
|
|
|
|
|
|
|
|
|
48×48mm
96×48mm（橫式），48×96mm（豎式）
72×72mm
160×80mm（橫式）,80×160mm（豎式）
96×96mm
|
控制作用
|
01
03
|
|
|
|
|
|
|
|
|
測量顯示
三位式控制
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見 “通訊方式”
|
輸出方式
|
□
|
|
|
|
|
|
|
參見 “輸出方式”
|
輸入類型
|
□□
|
|
|
|
|
|
參見“輸入類型”
|
第一報警
方 式
|
N
H
L
|
|
|
|
|
無報警（可省略）
上限報警
下限報警
|
第二報警
方 式
|
N
H
L
|
|
|
|
無報警（可省略）
上限報警
下限報警
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
供 電
方 式
|
W
T
|
|
DC24V供電
AC85～260V供電（開關電源）
AC220V（線性電源，默認）
|
外形特征
|
X
S
|
橫式顯示儀表（可省略）
豎式顯示儀表
|
※ G10、G70 通訊功能、PV變送功能只能指定其中一項
★通訊方式：
代 碼
|
0
|
2
|
8
|
9
|
通訊方式
|
無通訊
|
RS-232C
|
RS-485
|
特殊規格
|
★輸出方式：
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
★ 06-可控硅過零觸發脈沖輸出 07-電壓控制固態繼電器輸出 09-雙向可控硅輸出
★輸入類型：（出廠默認值）
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999d
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999d
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999d
|
20
|
0~10mA開方
|
-1999~9999d
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999d
|
21
|
1~5V開方
|
-1999~9999d
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999d
|
22
|
0~5V開方
|
-1999~9999d
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999d
|
23
|
可切換輸入
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999d
|
