規 格
|
說 明
|
|
規格
|
說明
|
輸入端
電流測量（有效值）
|
CT一次側
|
10 000A
|
|
輔助電源
|
交流電壓
|
AC85…265V
|
CT二次側
|
1A或5A
|
|
直流電壓
|
DC12…48V
|
測量范圍
|
0~11kA
|
|
功耗
|
≤4VA
|
測量周期
|
1S
|
|
輸入
|
數量
|
0~6
|
精度
|
0.5%
|
|
電源
|
內置+5V電源
|
持續過載
|
6A
|
|
類型
|
干結點輸入
|
短時過載
|
1秒內10In
|
|
輸出
（報警/控制）
|
數量
|
0~4
|
電壓測量（有效值）
|
直接測量
線電壓
|
AC17…700V
|
|
類型
|
繼電器常開觸點
|
直接測量
相電壓
|
AC10…400V
|
|
觸點容量
|
AC250V/5A－DC30V/5A
|
經PT一次側
測量
|
AC500 000V
|
|
脈沖輸出
|
數量
|
2
|
經PT二次側
測量
|
AC60,100,11,173,190V
|
|
類型
|
集電極開路的光耦脈沖
|
測量周期
|
1S
|
|
脈沖常數
|
3200imp/kWh
|
精度
|
0.5%
|
|
模擬輸出
|
數量
|
0~2
|
電流—電壓
最大乘積
|
1A CT的限制
|
10 000 000
|
|
類型
|
隔離
|
5A CT的限制
|
10 000 000
|
|
量程
|
0/4－20mA或0/1－5V
|
功率測量
|
測量周期
|
1S
|
|
負載電阻
|
600Ω
|
精度
|
0.5%
|
|
最大電流
|
30mA
|
功率
因數測量
|
測量周期
|
1S
|
|
通訊
|
接口
|
帶電源隔離和浪涌保護的RS485
|
精度
|
0.5%
|
|
類型
|
2線半雙工
|
頻率
|
測量范圍
|
45~65Hz
|
|
協議
|
RTU方式的MODBUS?
|
測量周期
|
1S
|
|
速率
|
1200~115200波特率
|
精度
|
0.1%
|
|
使用條件
|
運行溫度
|
-10~+55℃
|
電度精度
|
有功電度
|
0.5S級
|
|
存儲溫度
|
-20~+85℃
|
無功電度
|
2級
|
|
相對溫度
|
＜95%不結露
|
型 號
|
說 明
|

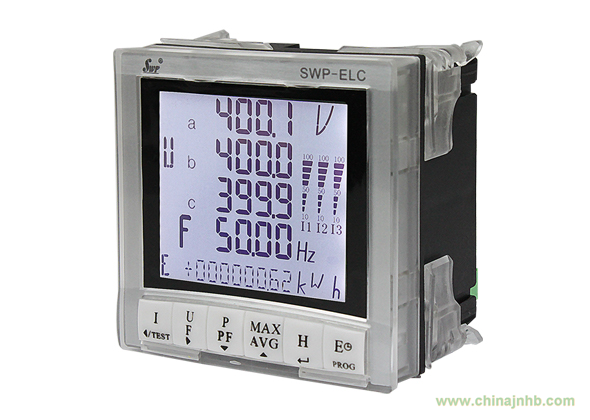

SWP-EL
|
□ □ □ □ -□ □ □ -□ □ □ □ □
|
多功能網絡電力儀表
|
顯示方式
|
C
E
|
|
|
|
|
|
|
|
|
|
|
|
LCD顯示
LED顯示
|
電網類型
|
3
4
|
|
|
|
|
|
|
|
|
|
|
三相三線制
三相四線制
|
諧波測量
|
0
1
|
|
|
|
|
|
|
|
|
|
0：不帶諧波分析
1：帶有諧波分析
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
0：無通訊； 8：RS-485
|
輸入電流
|
□
|
|
|
|
|
|
|
|
1：1A； 5：5A
|
輸入電壓
|
□
|
|
|
|
|
|
|
1：100V； 4：400V 7：700V
|
供電電源
|
□
|
|
|
|
|
|
T：開關電源85~265V； W：DC24V
|
開關量輸入
|
□
|
|
|
|
|
0~6：開關量輸入個數
|
繼電器輸出
|
□
|
|
|
|
0~4：繼電器輸出個數
|
電能脈沖輸出
|
0
1
|
|
|
0：不帶電能脈沖輸出功能
1：帶電能脈沖輸出功能
|
模擬量輸出1
|
□
|
|
0：無輸出 2：4~20mA 3：0~10mA
4：1~5V 5：0~5V
|
模擬量輸出2
|
□
|
0：無輸出 2：4~20mA 3：0~10mA
4：1~5V 5：0~5V
|
※：交流電壓輸入信號最大為700V。如輸入電壓大于700V，外面必須接互感器。
