規 格
|
說 明
|
輸入
信號
|
模擬量輸入
|
熱電偶：標準熱電偶——K、E、B、S、J、T、We等
|
電阻：標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等
|
電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω
|
電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ
|
脈沖量
|
波形：矩形或正弦波
|
幅度：大于5V
|
頻率：0-10kHz（或根據用戶要求）
|
輸出
信號
|
模擬量輸出
|
DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω）
DC 0-5V（負載電阻≥250KΩ） DC 1-5V（負載電阻≥250KΩ）
|
開關量輸出
|
繼電器輸出——帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
|
通訊輸出
|
接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 儀表內部自由設定
|
饋電輸出
|
DC 24V 負載≤30mA
|
測量精度
|
測量顯示精度：±0.2%FS±1字或0.5%FS±1字
|
頻率轉換精度
|
±1脈沖（LMS） 一般優于0.2%
|
測量范圍
|
-1999——99999字
|
分辨率
|
±1字
|
顯示方式
|
帶背光大屏幕LCD圖形顯示器
|
控制/報警
|
帶回差上限、下限輸出（用戶可自由設定）
|
參數設定
|
·中文菜單提示 ·面板輕觸式按鍵設定
·參數設定值斷電后永久保存 ·參數設定值密碼鎖定
|
保護方式
|
斷電后累積值保持時間大于五年
電源欠壓自動復位 工作異常自動復位（Watch Dog）
|
環境溫度
|
0-50℃
|
相對濕度
|
≤85RH 避免強腐蝕氣體
|
供電電壓
|
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源
|
功耗
|
·≤6W（AC220V 電源供電）
·≤6W（AC85-260V 開關電源供電）
·≤6W（DC24V 電源供電）
|
型 號
|
代 碼
|
說 明
|

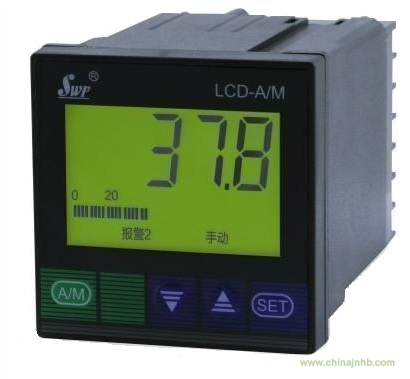

SWP-LCD
|
□□
|
□
|
□□
|
□
|
□□
|
/□□
|
-□
|
□
|
-□
|
大屏幕帶背光液晶顯示儀表
|
儀表功能
|
A/M
|
|
|
|
|
|
|
|
|
手動操作器
|
外形尺寸
|
7
|
|
|
|
|
|
|
|
72×72mm
|
控制作用
|
35
|
|
|
|
|
|
|
手動/自動操作，無擾切換
|
輸出方式
|
□
|
|
|
|
|
|
參見 “輸出方式”
|
PV輸入類型
|
□□
|
|
|
|
|
參見 “輸入類型”
|
SV輸入類型
|
□□
|
|
|
|
參見 “輸入類型”
|
第一報警方式
|
N
H
|
|
|
無報警（可省略）
上限報警
|
第二報警方式
|
N
L
|
|
無報警（可省略）
下限報警
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
|
★輸出方式：
選型代碼
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
輸出方式
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
SOT輸出
|
★ 06-可控硅過零觸發脈沖輸出 07-固態繼電器觸發控制輸出 09-雙向可控硅輸出
注：選擇繼電器輸出正反轉，無報警輸出。
輸入類型：
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
12
|
4~20mA
|
-1999~9999d
|
14
|
1~5V
|
-1999~9999d
|
13
|
0~10mA
|
-1999~9999d
|
15
|
0~5V
|
-1999~9999d
|
不能切換輸入，訂貨時請確認型號。
