相關產品型號：SWP-CY80-0-00-R-A,SWP-CY80-0-00-G-A,SWP-CY80-2-00-R-A,SWP-CY80-2-02-R-A,SWP-CY80-2-02-G-A,SWP-CY80-8-00-R-A,SWP-CY80-8-02-G-A

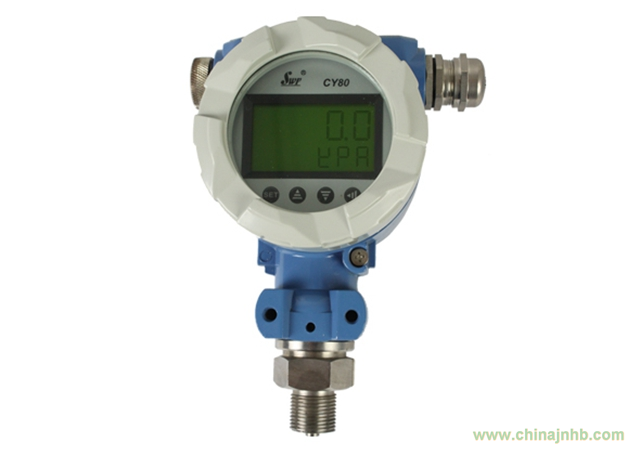

概述 SWP-CY80低功耗壓力現場變送控制器是本公司推出新一代先進的現場變送單元。該變送器采用先進的低功耗CPU配合大屏幕LCD顯示，采用鋰電池供電，可提供長達二年以上的連續作時間，免維護。采用鋁合金外殼進口的擴散硅壓力傳感器，抗腐蝕，抗過載，穩定性好，度高，集測量顯示變送，控制，通訊為一體。可應用于石油，化工、冶金等部門各種腐蝕和蝕腐性液體和氣體測量與控制，是替代傳統遠傳指針表和壓力表的理想產品。
儀表技術指標： 測量范圍 0 ～ 10Mpa
精 度 0.5%或0.2%
防爆類型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 低功耗LCD顯示：Φ80×80
使用環境 相對濕度≤90%，溫度-10～50攝氏度
介質溫度 -20℃ ～ +70℃
防護等級 IP65
連接方式 M20×15mm或根據用戶要求
通訊功能 RS485或RS232通訊方式（波特率 1200～9600pbs）
工作原理 儀表通過壓力傳感器把壓力信號變為電信號，再由前置放大器把此電信號放大濾波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。
型號命名
|
型 號
|
代 碼
|
說 明
|
SWP－CY80－
|
□
|
□
|
□
|
□
|
□
|
現場壓力顯示控制表
|
通訊
|
0
|
|
|
|
|
無通訊
|
2
|
|
|
|
|
RS-232
|
8
|
|
|
|
|
RS-485
|
輸出方式
|
00
|
|
|
|
無輸出
|
02
|
|
|
|
4～20mA
|
過程連接方式和材料
|
R
|
|
|
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti）
|
G
|
|
|
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti）
|
外殼類型
|
A
|
|
鋁外殼無現場指示，防護等級IP65
|
測量范圍
|
|
見標準量程表
|
|
例：SWP－CY80－802R－A－F2
|
現場壓力顯示控制表，帶RS－485通訊，4～20mA輸出，外螺紋G1/2 連接，鋁合金外殼無現場指示，防護等級IP65，測量范圍0～1MPa。
標準量程表
|
測量范圍
|
代號
|
量程調節范圍
|
0-20kPa
|
D5
|
10.0-20kPa
|
0-25kPa
|
D6
|
12.0-30kPa
|
0-40kPa
|
D7
|
12.0-40kPa
|
0-60kPa
|
D8
|
20.0-60kPa
|
|
|
|
0-100kPa
|
E1
|
30.0-100kPa
|
0-160kPa
|
E2
|
60.0-200kPa
|
0-200kPa
|
E3
|
60.0-200kPa
|
0-250kPa
|
E4
|
120.0-400kPa
|
0-400kPa
|
E5
|
120.0-400kPa
|
|
|
|
0-0.6MPa
|
F1
|
0.2-0.6MPa
|
0-1.0MPa
|
F2
|
0.3-1.0MPa
|
0-1.6MPa
|
F3
|
0.6-2.0MPa
|
0-2.0MPa
|
F4
|
0.6-2.0MPa
|
0-2.5MPa
|
F5
|
1.2-4.0MPa
|
0-4.0MPa
|
F6
|
1.2-4.0MPa
|
0-6.0MPa
|
F7
|
2.0-6.9MPa
|
|
|
|
0-10MPa
|
H1
|
3.0-10MPa
|
|
|
|
-50-50kPa
|
C5
|
10.0-100kPa
|
|
|
|
-100-0kPa
|
B1
|
-40-100kPa
|
-100-100kPa
|
B2
|
-40-100kPa
|
-100-300kPa
|
B3
|
50-400kPa
|
-100-900kPa
|
B4
|
240-1000kPa
|
|
|
