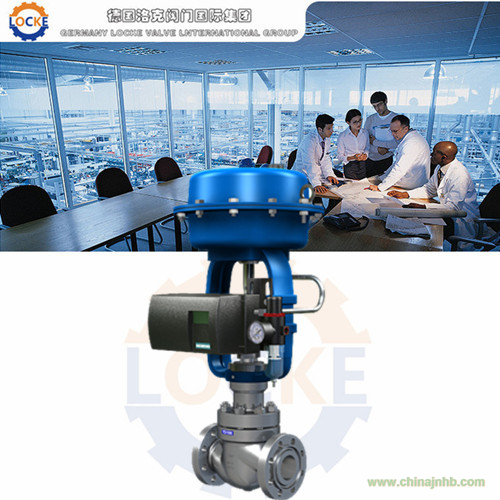

一、進口氣動不銹鋼調節閥描述：
德國《LOCKE》洛克--進口氣動不銹鋼調節閥是一種頂導向結構的調節閥，閥體流體通道呈 S 流線型，壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大等特點。氣動薄膜單座調節閥采用流體壓力不平衡型閥芯結構，獨特的單座閥芯與籠式頂部導向的閥內件組合結構，使其具備單座調節閥的優點外，同時兼有套筒調節閥的動態穩定性，提高了閥芯的重復定位精度，從而確保了閥座密封的嚴密性，易于切斷；快卸式的閥內件組合，十分便利于閥內件的更新。適用于各類介質，如各種液體、氣體、漿料、聚合物、及高溫介質等既要調節又須切斷的場合。氣動薄膜套筒調節閥采用套筒導向，壓力平衡式閥芯，適用于壓差較大的場合。利用平衡密封環代替上閥座，使傳統的套筒雙座閥結構變?yōu)樘淄矄巫Y(jié)構，這一改進大大提高了套筒閥的泄漏等級。閥芯利用壓力平衡式結構，啟閉力小。通過較小的執行機構推力就能控制高壓差的工況。廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力最小。
|
產品名稱
|
進口氣動不銹鋼調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN15～DN500
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～6.4Mpa ≤1000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-40℃～450℃
|
|
閥體材質
|
不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口氣動不銹鋼調節閥技術參數：
型 式 直通鑄造球型閥
公稱通徑 15～500mm
公稱壓力 PN1.6、4.0、6.4MPa
法蘭標準 DIN等
材 料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋 標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
結構形式 標準型、散熱型和波紋管密封型
閥內組件
閥芯型式 薄壁圓筒型閥芯
流量特性 拋物線特性和線性特性
材 料 不銹鋼（1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型 式 多彈簧薄膜式執行機構
彈簧范圍 20～100（標準）、40-200、80-240、20-60、60-100KPa
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
閥作用型式 --失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
附 件 定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
三、進口氣動不銹鋼調節閥結構特點：
·采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
·套筒互換性強，拆裝方便，容易維修。
·全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，LXMQ型軟密封結構閥芯達到VI級泄漏標準。
·閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
·執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
·LXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
·LXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
