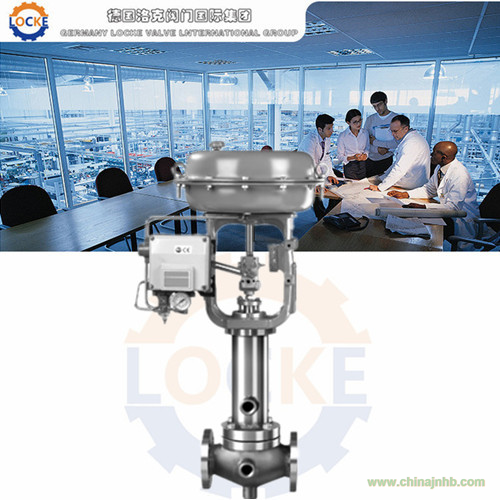

一、進口保溫夾套型單座調節閥描述：
德國《LOCKE》洛克--進口保溫夾套型單座調節閥，采用頂部導向不平衡式結構，高強度、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。配用LOCKE系列多彈簧式薄膜執行機構，其結構緊湊，輸出力大。閥籠采用壓緊閥座設計，解決了傳統的螺紋擰入式閥座拆卸困難，泄漏量大等問題，延長了使用壽命。采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的特殊閥籠。與L0PK00相比，L0PK10為保溫夾套型，主要應用于介質在常溫下容易凝結的場合，比如介質為石蠟。保溫夾套里注入蒸汽，加熱介質，維持介質的流動。進口保溫夾套型單座調節閥主要應用在保溫場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在調節閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝過程按要求進行下去。
|
產品名稱
|
進口保溫夾套型單座調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN20～DN150
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～6.4Mpa ≤1000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-40℃～550℃
|
|
閥體材質
|
鑄鑄鋼、不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口保溫夾套型單座調節閥技術參數及性能：
技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑(dn) 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 440
套筒 6.3 10 16 25 40 63 100 160 360
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.1
公稱壓力(MPa) 1.6,2.5,4.0,6.4
額定行程(mm) 16 25 40 60
流量特性 等百分比、線性、快開
壓蓋形式 螺栓壓緊式
閥芯形式 單座式,套筒式
閥蓋形式 標準型(-17～ 250℃),高溫型( 250～ 550℃),波紋管密封型(-40～ 350℃) 氣動薄膜執行機構參數
配置執行器類別 LOCKE系列多彈簧簿膜執行機構
執行器型號 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面積(cm2) 350 350 560 900 1400
行程(mm) 10,16 24 40 40,60 100
彈簧范圍(KPa) 20～100（標準）,20-60,60-100,40-200,80-240
膜片材料 丁腈橡膠夾尼龍布,乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～ 70℃
可配附件 定位器,空氣過濾減壓器,保位閥,行程開關,閥位傳送器,手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1 零部件參數
零部件 材質
閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥座/套筒 304 304 316 316L
閥芯 304 304 316 316L
導向套/并帽 304 304 316 316L
中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
保溫夾套 25 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
螺栓 25 不銹鋼 不銹鋼 不銹鋼
填料壓蓋 WCB 304 316 316L 閥內件特點： 頂部導向型 不平衡內件結構 快拆式結構
閥體類型： 直通式
閥蓋形式： 保溫夾套型
流量特性： 等百分比 線性 快開
口徑范圍： DN15-200(1/2”-8”)
壓力等級： PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等級： ASME B16.104 Ⅴ（標準型閥座）
管道連接方式： 法蘭式
適用溫度范圍： -45°～ 550°
執行機構類型： 氣動薄膜式執行機構
氣動活塞式執行機構
