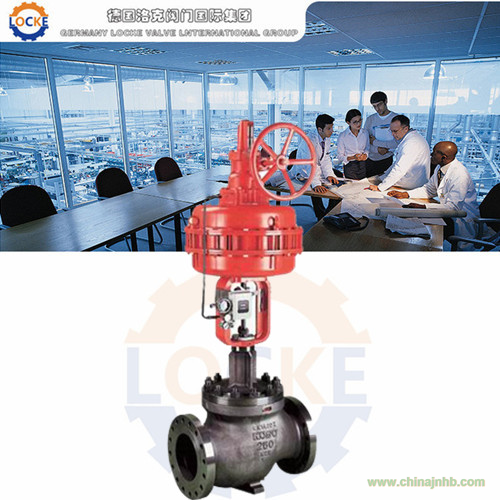

一、進口氣動快速切斷閥描述：
德國《LOCKE》洛克--進口氣動快速切斷閥由氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。氣動快速切斷閥采用頂導向結構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
|
產品名稱
|
進口氣動快速切斷閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN20～DN200
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～6.4Mpa ≤1000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-60℃～550℃
|
|
閥體材質
|
鑄鋼、不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口氣動快速切斷閥技術參數及性能：
公稱通徑(mm) 20 25 32 40 50 65 80 100 125 150 200
閥座直徑(mm) 26 43 43 52 62 79 94 115 140 166 216
公稱壓力MPa PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
額定流量系數Kv 5.5 10 15 25 40 65 100 150 260 350 540
泄露量 軟密封:O泄漏；硬密封：10-5×閥的額定容量
行程(mm) 16 25 40 60
切斷時間S 1~2 2~4
額定行程偏差 +10%
允許壓差MPa 4.0 4.0 4.0 2.8 3.5 2.4
(2.5) (1.7) (1.0) (1.1) (0.8) (1.6)
閥蓋形式 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式 單座型閥芯\雙導向型閥芯
流量特性 快開特性 執行器技術參數
執行器型號 LOCKE系列活塞式執行機構
活塞直徑 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面積 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
進氣孔螺紋 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大輸出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作壓力 500KPa
作用形式 氣— 關式或氣— 開式
可配附件 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它
