一、進口不平衡籠式調節閥描述：

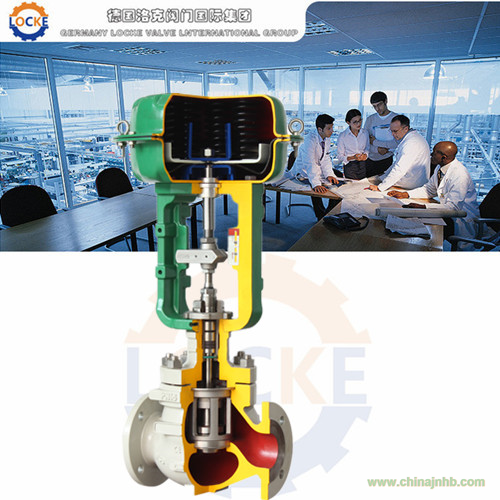

德國《LOCKE》洛克--進口不平衡籠式調節閥是一種單座套筒式調節閥，閥芯沒有壓力平衡孔，閥體結構緊湊，流體通道呈S流線型，設有一個改善套筒周圍流體平穩流動的導流翼，壓降損失小，流量大、可調范圍廣，耐空化腐蝕。流量特性曲線精度高。低噪音籠式調節閥有優良的關閉密封性，閥座泄漏量相當于單座閥水平，調節閥配用LOCKE系列多彈簧式薄膜執行機構，結構緊湊，輸出力大。可廣泛適用于要求噪音低，空化腐蝕小，密封性要求較嚴的場合。
|
產品名稱
|
進口不平衡籠式調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN40～DN500
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～6.4Mpa ≤1000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-196℃～566℃
|
|
閥體材質
|
鑄鋼、不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口不平衡籠式調節閥技術參數及性能：
型 式 直通單座鑄造球形閥
公稱通徑 DN40~500mm
公稱壓力 ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa
連接型式 法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
材 料 鑄鋼（ZG230-450） 鑄不銹鋼（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、鈦等
上 閥 蓋 常溫型（P）：-17～+230℃ 伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ 伸長Ⅱ型（EⅡ）：-100～-45℃ 伸長Ⅲ型（EⅢ）：-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯型式 單座柱塞型閥芯
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型 式 LOCKE多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 20～100、80～240kPa
供氣壓力 140～400kPa
氣源接口 Rc14
環境溫度 -30～+70℃
閥作用型式 氣—關式或氣—開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量 金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差 帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時
閥 體
型 式：直通單座鑄造球形閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300 JIS10、16、20K PN1.6、4.0MPa
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
材 料:鑄鋼（ZG230-450）鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋:常溫型（P）：-17～+230℃ 伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）：-100～-45℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式:螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座柱塞型閥芯
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
波紋管材料：1Cr18Ni9Ti
執行機構
型 式：LOCKE多彈簧薄膜執行機構
膜片材料：丁睛橡膠夾尼龍布
彈簧范圍：20～100、40～120、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc 1 4
環境溫度：30～+70℃
閥作用型式：氣—關式或氣—開
附 件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄 漏 量： 金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976Ⅱ級
軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回 差：帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±3%
不帶定位器：小于全行程的±11%
注：采用標準的V型聚四氟乙烯填料時
可調范圍 50：1
三、進口不平衡籠式調節閥結構特點：
1、流量特性曲線精度高；
2、有優良的關閉密封性，閥座泄漏量相當于單座閥水平；
3、配用多彈簧式薄膜執行機構，結構緊湊，輸出力大；
4、可廣泛適用于要求噪音低，空化腐蝕小，密封性要求較嚴的場合。
