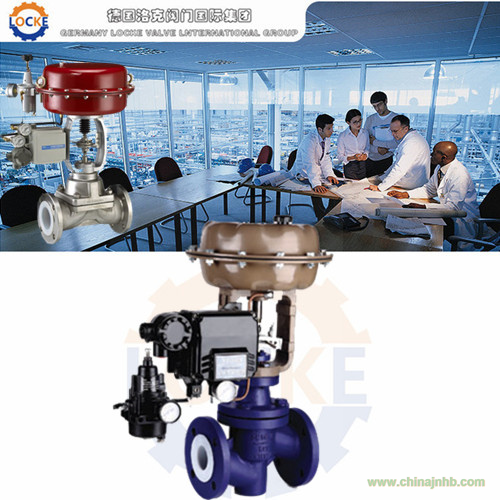

一、進口氣動襯氟調節閥描述：
德國LOCKE洛克--進口氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。
|
產品名稱
|
進口氣動襯氟調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN15～DN300
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～2.5Mpa ≤500PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-40℃～180℃
|
|
閥體材質
|
鑄鐵,鑄鋼,不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口氣動襯氟調節閥技術參數：
|
型式
|
直通單座球型閥
|
|
公稱通徑
|
DN15~300mm
|
|
公稱壓力
|
PN1.6MPa、PN2.5Mpa或ANSI 150LB
|
|
法蘭標準
|
RF
|
|
材 料
|
ZG230-450 襯F46
|
|
上 閥 蓋
|
-40~+180℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填 料
|
V型聚四氟乙烯填料
|
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
直線特性和等百分比特性
|
|
閥芯材料
|
2Cr13 襯F46
|
|
閥座材料
|
2Cr13 襯F46
|
|
波紋管材料
|
聚四氟乙烯
|
|
閥作用型式
|
氣關式(B) —失氣時閥位開(FO)；氣開式(K) —失氣時閥位關(FC)
|
|
附 件
|
限位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
泄 漏 量
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
回 差
|
帶定位器小于全行程的1%
|
|
基本誤差
|
帶定位器小于全行程的±1%
|
|
可調范圍
|
30:1
|
|
執行機構參數
|
|
型 式
|
LOCKE多彈簧薄膜執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa
|
|
供氣壓力
|
140~400KPa
|
|
氣源接口
|
內螺紋M16X1.25
|
|
環境溫度
|
-30~+70℃
|
型式：直通單座球型閥
公稱通徑：DN15~300mm
公稱壓力：PN1.6MPa、PN2.5Mpa或ANSI 150LB
法蘭標準：RF
材料：ZG230-450 襯F46
上閥蓋：-40~+180℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料
閥芯型式：單座柱塞型閥芯
流量特性：直線特性和等百分比特性
閥芯材料：2Cr13 襯F46
閥座材料：2Cr13 襯F46
波紋管材料：聚四氟乙烯
閥作用型式：氣關式(B) —失氣時閥位開(FO)；氣開式(K) —失氣時閥位關(FC)
附件：限位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
泄漏量：小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
回差：帶定位器小于全行程的1%
基本誤差：帶定位器小于全行程的±1%
可調范圍：30:1
執行機構參數：
型式：ZHA/B多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20~100、80~240KPa
供氣壓力：140~400KPa
氣源接口：內螺紋M16X1.25
環境溫度：-30~+70℃
三、進口氣動襯氟調節閥技術特點：
1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
