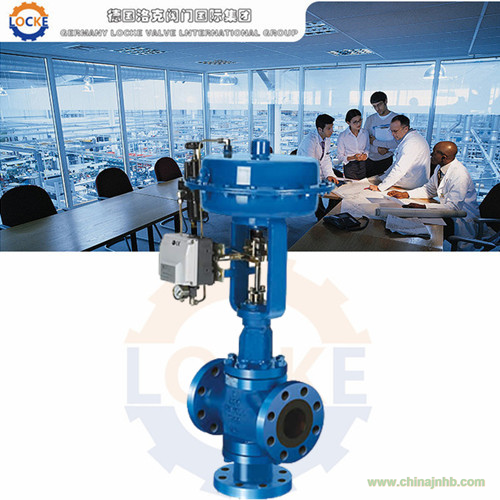

一、進口氣動薄膜三通調節閥描述：
德國LOCKE洛克--進口氣動薄膜三通分流/合流調節閥是專門針對三通控制研制的專用調節閥。有合流和分流兩種結構形式，閥芯采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的三位、二位切斷控制。氣動切斷閥開啟速度快，特別適合要求迅速關閉的場合，另外根據需要可以配防爆電磁閥，也可以滿足防爆場合的要求！
|
產品名稱
|
進口氣動薄膜三通調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN25～DN300
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～6.4Mpa ≤1000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-17℃～350℃
|
|
閥體材質
|
鑄鐵,鑄鋼,不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口氣動薄膜三通調節閥技術參數：
|
(1)閥體
|
|
型 式
|
直通鑄造球型閥
|
|
公稱通徑
|
25～300mm、分流閥：80～300mm
|
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
|
法蘭標準
|
DIN等
|
|
材 料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上 閥 蓋
|
標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
|
結構形式
|
標準型、散熱型和波紋管密封型
|
|
(2)閥內組件
|
|
閥芯型式
|
薄壁圓筒型閥芯
|
|
流量特性
|
拋物線特性和線性特性
|
|
材 料
|
不銹鋼（1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
|
(3)執行機構
|
|
型 式
|
多彈簧薄膜式執行機構
|
|
彈簧范圍
|
20～100（標準）、40-200、80-240、20-60、60-100KPa
|
|
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
|
供氣壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30～+70℃
|
|
閥作用型式
|
--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
|
|
附件
|
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
■ 閥體
型 式：直通鑄造球型閥
公稱通徑：合流閥：25～300mm、分流閥：80～300mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：DIN等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
結構形式：標準型、散熱型和波紋管密封型
■ 閥內組件
閥芯型式：薄壁圓筒型閥芯
流量特性：拋物線特性和線性特性
材 料：不銹鋼（1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
■ 執行機構
型 式：多彈簧薄膜式執行機構
彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
氣源接口：RC1/4"
環境溫度：-30～+70℃
■ 閥作用型式
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
■ 附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
三、進口氣動薄膜三通調節閥主要特點：
1.流對對閥芯作用方向都處于流開狀態,故閥能穩定工作。
2.除上閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。
3.執行機構采用多彈簧結構,高度減小30%。重量減輕30%。
