一、進口氣動薄膜單座調節閥描述：

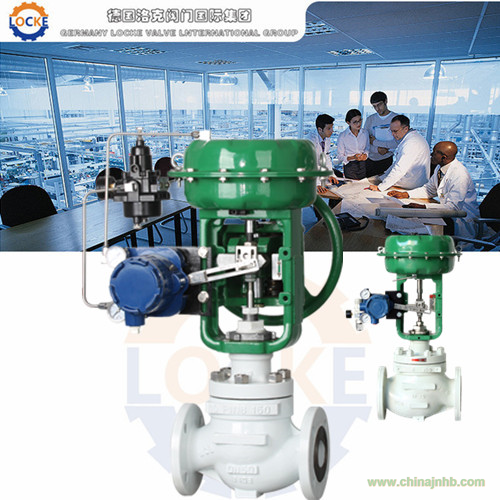

德國LOCKE洛克--進口氣動薄膜單座調節閥，是由LOCKE多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，氣動單座調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。多彈簧執行機構高度低、重量輕、裝備簡便。氣動單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動薄膜單座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。氣動薄膜單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
|
產品名稱
|
進口氣動薄膜單座調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN15～DN200
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～32.0Mpa ≤5000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-196℃～566℃
|
|
閥體材質
|
鑄鐵,鑄鋼,不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口氣動薄膜單座調節閥技術參數：
|
閥體參數
|
|
型 式
|
直通單座鑄造球型閥
|
|
公稱通徑
|
15~200mm
|
|
公稱壓力
|
ANSI 125LB~2500LB JIS JIS 10~ 60K PN1.6~32MPa
|
|
連接型式
|
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
|
|
法蘭標準
|
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
|
|
焊接連接
|
嵌接焊SW
|
|
材 料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
|
|
上閥蓋
|
常溫型（P）：-17～+230℃
|
|
伸長Ⅰ型（E1）
|
-45～-17℃ +230～+566℃
|
|
伸長Ⅱ型（E2I）
|
-100～-45℃
|
|
伸長Ⅱ型（E2W）
|
-196～-100℃
|
|
注:工作溫度不準超過各種材料的允許范圍。
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
閥內組件
|
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 Cv值從0.04～14的高精度流量特性符合IEC534-2標準
|
|
流量特性
|
軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
|
|
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
|
|
單座調節閥材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
|
材 料
|
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
|
執行機構
|
|
型 式
|
LQA多彈簧薄膜執行機構、LQA5單彈簧薄膜執行機構、LQA6單作用氣缸動活塞執行機構、LQP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20～100、80～240kPa（LQA，LQA5型），190～350、190～400kPa（LQA6型）
|
|
供氣壓力
|
140～400kPa（LQA型）、140～280kPa（LQA55型）400～500kPa（LQA6型）、300～500kPa（LQP型）
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30~+70℃
|
|
閥作用型式
|
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
|
|
單座調節閥附件
|
限位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
|
公稱通徑：15~200mm
公稱壓力：ANSI 125~2500 JIS 10~ 60K
PN1.6~32MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000 DIN等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件:
閥芯型式：單座柱塞型閥芯
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
單座調節閥材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
單座調節閥附件：限位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
三、進口氣動薄膜單座調節閥主要特點：
1.進口氣動薄膜單座調節閥特點頂導向單座調節閥，結構緊湊，部件少、易維修。
2.金屬閥芯適用多種工作場合，達IV級泄漏標準，LZXPQ型軟密封結構閥芯達VI級泄漏標準。
3.閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
4.可調范圍大，固有可調比為50。執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
5.LVXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
6.LVXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
