一、三通正折流T型過濾器產品概述三通

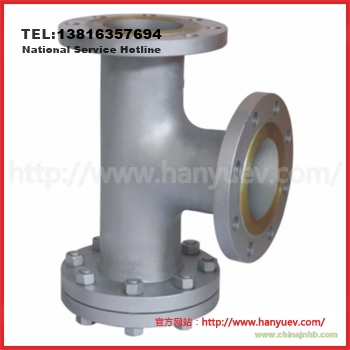

三通正折流T型過濾器由三通管、法蘭、法蘭蓋、濾芯和濾座等構成，其法蘭焊接在三通管的管口上，法蘭蓋通過螺栓螺母連接于法蘭上，在法蘭蓋上設有排污口，圓形濾座正置在三通管的直通管形的入口處，圓臺形濾芯放置在圓形濾座上，該濾芯由濾筒和安裝在濾筒內的濾網兩部分組成，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要把法蘭蓋上的排放絲堵擰開，將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
三通正折流T型過濾器根據實際工況需要可采用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-1991化工管道過濾器》等標準設計和制造。本產品是石油、化工、輕紡及電力行業中常用的一種管道附件，主要應用于上述行業的入口管道中流體介質的粗濾，以除掉其中的管垢。
二、三通正折流T型過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
三 通 管
|
20#
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
2
|
法 蘭
|
A105
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
3
|
法 蘭 蓋
|
Q235-A
|
16MnR
|
1Cr5Mo
|
15Cr5Mo
|
304
|
316
|
316L
|
|
4
|
過 濾 芯
|
304
|
304
|
304
|
304
|
304
|
316
|
316L
|
|
5
|
螺 栓
|
35CrMoA
|
35CrMoA
|
35CrMoA
|
35CrMoA
|
304
|
316
|
316L
|
|
6
|
螺 母
|
35#
|
30CrMo
|
30CrMo
|
30CrMo
|
304
|
316
|
316L
|
|
7
|
墊 片
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
8
|
排放絲堵
|
304
|
304
|
304
|
304
|
304
|
316
|
316L
|
三、三通正折流T型過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，產品設計制造標準、法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，以上尺寸參數為我公司按《GB/T 14382-2008管道用三通過濾器》標準提供，本產品宜安裝在有90°流向變化處。
