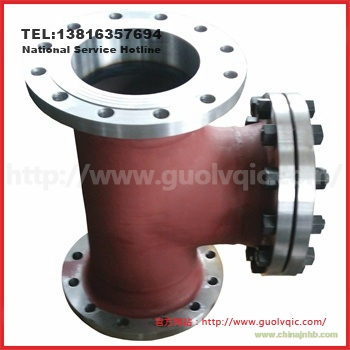

一、ST34S/C/M直流式T型過濾器產品概述
ST34S/C/M直流式T型過濾器是我公司采用《HG/T 21637-1991化工管道過濾器》標準設計和制造的一款T型過濾器產品，其主要適用于化工、石油化工、輕工等生產中的液體及氣體物料，用以過濾其固體雜質。通常安裝在泵、壓縮機的入口或流量?jī)x表前的管道上，以保護此類設備或儀表。本產品按材料的類別不同分為：ST34C碳鋼直流式T型過濾器、ST34M低合金鋼直流式T型過濾器、ST34S不銹鋼直流式T型過濾器三種。
ST34S/C/M直流式T型過濾器主要由殼體、濾芯、殼體法蘭、殼體法蘭蓋及緊固件等組成。當流體通過進口進入殼體流經置有一定規格絲網的濾芯后，其固體雜質顆粒被阻擋在濾芯內，而潔凈的流體通過濾芯，由過濾器出口流出。當需要清洗時，只需打開下端排污口排凈流體，拆卸殼體法蘭蓋，拿出濾芯清洗后重新裝入即可。
二、ST34S/C/M直流式T型過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
殼 體
|
20#
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
2
|
法 蘭
|
WCB
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
3
|
法 蘭 蓋
|
20#
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
4
|
濾 芯
|
304
|
304
|
304
|
304L
|
316
|
316L
|
|
5
|
螺 柱
|
35CrMoA
|
35CrMoA
|
304
|
304L
|
316
|
316L
|
|
6
|
螺 母
|
35#
|
30CrMo
|
304
|
304L
|
316
|
316L
|
|
7
|
墊 片
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
8
|
排放絲堵
|
304
|
304
|
304
|
304L
|
316
|
316L
|
三、ST34S/C/M直流式T型過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠直流式T型過濾器系列產品，咨詢時煩請說明型號規格、殼體材質、濾芯材質及過濾精度、法蘭執行標準及密封面形式等，與本產品同系列的還有ST36S對焊連接不銹鋼直流式T型過濾器、ST36C對焊連接碳鋼直流式T型過濾器、ST36M對焊連接低合金鋼直流式T型過濾器等，如有特殊要求，請訂貨時說明，更多T型過濾器相關產品介紹請瀏覽：
