一、負壓吸氣閥產品概述

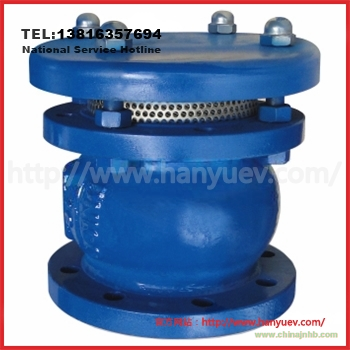

真空釋放進氣閥是一種由吸氣閥體、閥蓋、高速吸氣孔口和帶彈簧的閥瓣等組成的負壓吸氣閥，其吸氣閥體內壁設有閥座，該閥座與閥瓣通過密封圈密封，閥瓣通過彈簧上下移動，使吸氣閥封閉或開啟高速吸氣孔口使之保持關閉或通氣狀態。該閥通過調整彈簧強度或者閥瓣配重，可調節負壓開啟值在-50pag～-5000pag之間，滿足管線或者容器需要真空保護的要求。
真空釋放進氣閥在分離的水柱回流彌合時，當系統壓力升高至接近大氣壓力但仍處于微負壓狀態時，彈簧頂托力剛好克服閥瓣自重而關閉孔口，停止吸氣，該閥只有大流量吸氣功能而沒有排氣功能，從而能夠抑制管內空腔彌合水錘的能力。本產品能夠滿足水路系統中特殊情況下的通氣問題，尤其是當發生非常水錘情況下的安全保護問題，還可以作為高速進排氣閥的吸氣量補充閥門，在負壓條件下，二者都能夠高速吸氣，確保管線安全。
二、負壓吸氣閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥 蓋
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥 桿
|
SUS304
|
SUS304
|
SUS304
|
SUS304
|
SUS316
|
SUS316L
|
|
3
|
閥 瓣
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
4
|
彈 簧
|
彈簧鋼
|
彈簧鋼
|
彈簧鋼
|
彈簧鋼
|
彈簧鋼
|
彈簧鋼
|
|
5
|
閥 體
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、負壓吸氣閥主要技術規范表
尊敬的用戶！如果你需訂購我廠真空釋放進氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品可根據用戶需要裝設微量排氣閥和不裝設微量排氣閥，以上結構圖及產品圖為小口徑樣式，大口徑與此圖略有不同，如需詳情，請咨詢客服，更多復合式排氣閥相關產品介紹請瀏覽：
