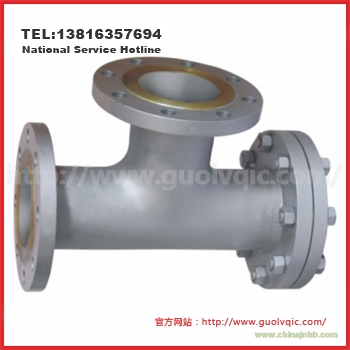

一、ST24S/C/M反折流式T型過濾器產品概述
ST24S/C/M反折流式T型過濾器主要包括殼體、濾芯、法蘭和法蘭蓋及緊固件等，其殼體為T型結構，殼體的上開口為流體入口，左出口為清液出口，右出口上安裝有法蘭和法蘭蓋，法蘭蓋的下端設有排放口，該過濾器流體入口和清液出口上均焊有接口法蘭，法蘭通常采用化工部標準。
ST24S/C/M反折流式T型過濾器殼體內安裝有錐形結構不銹鋼濾芯，濾芯主要由濾筒和絲網兩部分組成，其絲網安裝在濾筒外，濾芯的左側通過定位環固定在所述左出口上。當流體由T型過濾器上開口進入置有一定規格濾網的濾芯后，其雜質被阻擋，而清潔的濾液則由左出口排出。
二、ST24S/C/M反折流式T型過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
殼 體
|
20#
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
2
|
法 蘭
|
WCB
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
3
|
法 蘭 蓋
|
20#
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
4
|
濾 芯
|
304
|
304
|
304
|
304L
|
316
|
316L
|
|
5
|
螺 柱
|
35CrMoA
|
35CrMoA
|
304
|
304L
|
316
|
316L
|
|
6
|
螺 母
|
35#
|
30CrMo
|
304
|
304L
|
316
|
316L
|
|
7
|
墊 片
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
8
|
排放絲堵
|
304
|
304
|
304
|
304L
|
316
|
316L
|
三、ST24S/C/M反折流式T型過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠反折流式T型過濾器系列產品，咨詢時煩請說明殼體材質、公稱通徑、公稱壓力或壓力等級、濾芯材質及過濾精度、法蘭執行標準及法蘭密封面形式等，本產品按材料的類別不同分為：ST24S不銹鋼反折流式T型過濾器、ST24C碳鋼反折流式T型過濾器、ST24M低合金鋼反折流式T型過濾器三種，如有特殊要求，請來電咨詢，更多相關產品介紹請瀏覽：
