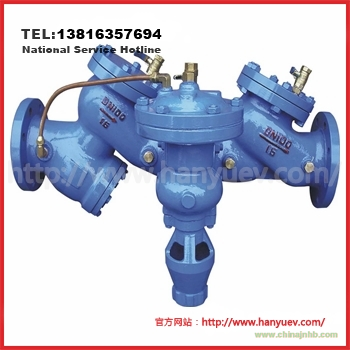

一、HS41X帶過濾倒流防止器產品概述
HS41X帶過濾倒流防止器是由進口端的第一級止回閥、出口端的第二級止回閥和泄水閥通過緊固件串聯而成的組合裝置，其第一級止回閥的閥座之前為進口段，第一級閥座之后至第二級止回閥的閥座之前為中間腔，第二級閥座之后為出口段，該閥第一級止回閥閥體內裝有過濾網，由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力，這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，即出口端壓力高于中間腔，即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。
HS41X帶過濾倒流防止器在止回關閉后，由于設置于中間腔段泄水閥的作用，在泄漏排水時，確保中間腔內的壓力低于進口段內的壓力一定的差值△P (CJ/T 160-2002標準規定△P≥0.012~0.024MPa)，形成中間腔的低壓隔斷，一旦由于某種原因泄漏使中間腔內的壓力升高，泄水閥會自動開啟排水，從而可以確保各種泄漏情況下的隔斷可靠性。本產品結構合理、密封性能強、堅固耐用及造型美觀，被廣泛用于電力、冶金、石油、化工、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源等領域。
二、HS41X帶過濾倒流防止器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥 體
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥 蓋
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
3
|
閥 瓣
|
HT200
|
QT450-10
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
4
|
閥 座
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
304
|
316
|
316L
|
|
5
|
閥 桿
|
2Cr13
|
2Cr13
|
2Cr13
|
304
|
316
|
316L
|
|
6
|
膜 片
|
NBR
|
NBR
|
NBR
|
NBR
|
NBR
|
NBR
|
|
7
|
膜片壓板
|
WCB
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
8
|
彈 簧
|
60Si2Mn
|
60Si2Mn
|
60Si2Mn
|
304
|
316
|
316L
|
三、HS41X帶過濾倒流防止器主要技術規范表
尊敬的用戶！如果你需訂購我廠帶過濾倒流防止器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、法蘭執行標準及法蘭密封面形式等，本產品安裝時，地點環境應清潔，有足夠的維護空間，排水器出口離地面高度大于300mm，并不被水或雜物所淹沒，安裝地域應設排水設施，更多倒流防止器相關產品介紹請瀏覽：
