一、ST14S/C/M正折流式T型過濾器產品概述

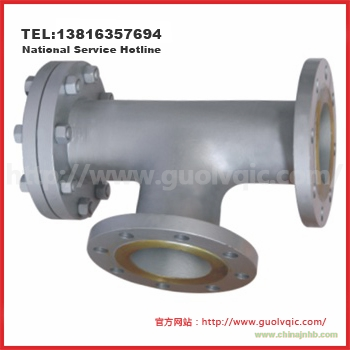

ST14S/C/M正折流式T型過濾器由殼體、過濾網、法蘭、法蘭蓋及螺栓螺母等組成，其殼體為T形結構三通管件，殼體內安裝有不銹鋼過濾網，過濾網由濾筒和絲網構成，絲網安裝在濾筒內，該T型過濾器宜安裝在介質流向有90°變化處。本產品相對直流式設計，可以減少工況現場90°彎頭的使用，節約投資，簡化施工過程，節省空間。
ST14S/C/M正折流式T型過濾器過濾網采用錐形設計，增大了污垢存儲空間，減少了過濾器的清理頻次；加大了過濾網的有效工作面積，延長了過濾網的使用壽命，降低了液體流動的阻力；同時增大了濾網和過濾器內壁的間隙，方便更換過濾網。本產品在維修和清洗過濾網的過程中采用水平方向打開，施工簡單，清理徹底。
二、ST14S/C/M正折流式T型過濾器主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
殼 體
|
20#
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
2
|
法 蘭
|
WCB
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
3
|
法 蘭 蓋
|
20#
|
16Mn
|
304
|
304L
|
316
|
316L
|
|
4
|
過 濾 網
|
304
|
304
|
304
|
304L
|
316
|
316L
|
|
5
|
螺 柱
|
35CrMoA
|
35CrMoA
|
304
|
304L
|
316
|
316L
|
|
6
|
螺 母
|
35#
|
30CrMo
|
304
|
304L
|
316
|
316L
|
|
7
|
墊 片
|
金屬纏繞墊、柔性石墨、聚四氟乙烯
|
|
8
|
排放絲堵
|
304
|
304
|
304
|
304L
|
316
|
316L
|
三、ST14S/C/M正折流式T型過濾器主要技術規范表
尊敬的用戶！如果你需訂購我廠正折流式T型過濾器系列產品，咨詢時煩請說明殼體材質、公稱通徑、公稱壓力或壓力等級、濾芯材質及過濾精度、法蘭執行標準及密封面形式等，本產品按材料的類別不同分為：ST14S不銹鋼正折流式T型過濾器、ST14C碳鋼正折流式T型過濾器、ST14M低合金鋼正折流式T型過濾器三種，如有特殊要求，請訂貨時說明，更多相關產品介紹請瀏覽：
