概 述
SWLN系列三塔式、四塔式流動床是一種新型離子交換設備。它突破了傳統的固定床、移動床等離子交換設備停床再生、清洗的工藝過程,簡化了水處理的工藝流程,廣泛地應用于各行業軟水處理。
選 型 指 南
工 作 原 理
●運行(交換)、再生、清洗均采用逆流置換工藝,最大限度地發揮離子交換樹脂的功能。
●充分利用流體力學原理,采用先進的噴射裝置,充分利用水壓能量,使大量復雜的工作在射流過程中完成。整套設備僅由一臺水泵帶動,實現了高效節能的目的。
●樹脂的交換、再生、清洗同時進行,設備連續運轉,不需周期地停床再生、清洗。
●軟水水質穩定,質量高,軟水殘余硬度三塔<0.01 5mmol/L,四塔<0.0025mmol/L。
●自動抽鹽溶鹽裝置,取代了人工倒注鹽水及傳統的人工攪拌溶鹽,使鹽水均勻穩定進入再生系統。
●設備連續穩定運行,避免了傳統設備連續用水需要大容量軟水箱或兩臺設備輪換使用的弊端,降低設備投資,減少設備占地面積。
●獨創出水凈化裝置,獨特的排污排空裝置,避免了軟水的二次污染,使軟水清澈潔凈。
●優秀的阻流式檔水隔板,樹脂均勻下落,保證出水水質。
●能耗低,充貧利用原水水能,只需一臺水泵就能使設備連續運轉。
技 術 原 理
l、流動床設備由交換塔、再生塔、清洗塔、溶鹽器、軟水泵、噴射器、閥門、管道等組成。
2、軟水(交換)采用離子交換的原理除去水中的硬度,在交換塔內當離子交換樹脂與原水相遇時,水中的鈣(caz+)、鎂(Mg”)等離子與樹脂(NaR)進行反應,從而去除水中的鈣鎂鹽類,使硬水成為軟水,
其反應過程為:Ca2+2NaR→CaR2+2Na+ Mg2++2NaR→MgR2+2Na-(一R為樹脂團)
3、樹脂再生
與原水交換后的樹脂成為飽和樹脂,飽和樹脂由位差壓力送入再生塔,在再生塔內與鹽水進水置換反應,還原成新生樹脂恢復交換能力,經清洗塔清洗后,由噴射器將樹脂送回交換塔。其反應過程如下:
CaR2+2NaCL→2NaR+CaCL2 MgR2+2NaCL→2NaR+MgCL2
4、樹脂清洗
經過再生的樹脂恢復交換能力后,經特殊裝置抽入清洗塔清洗,然后進入交換塔與原水交換,如此這樣連續
進行,保證軟水生產。
原水在樹脂的交換過程中,由于各種因素的影響,交換同反應可能是不完全的。一般情況下,采用一級鈉離子交換(即三塔式流動床),交換率達99. 4%,出水的殘余硬度≤0.015毫摩爾/升,如需較高品質軟水,請選用二級鈉離子交換(四塔式流動床),經過四塔式流動床處理后的軟水殘余硬度≤0.0025毫摩爾/升,交換率達99.9%。
工 藝 流 程 圖
SWLN3系列三塔式流動床工藝流程圖:
1:進水流量計 2:止回閥 3:閘閥 4:排污閥 5:軟水泵 6:飽和樹脂閥 7:再生樹脂閥 8:新生樹脂閥 9:噴射器動力水閥 10:清洗流量計 11:鹽液流量計 12:預清洗流量計 13:噴射器 14:清洗流量控制閥 15;預清洗流量控制閥 16、17、18:反沖閥 19:鹽液閥 20:排污閥 21、22:廢液管
SWLN4系列四塔式流動床工藝流程圖:
1:流量計 2:止回閥 3、4:閘閥 5:軟水泵 6:飽和樹脂閥 7:再生樹脂閥 8:新生樹脂閥 9:2#塔樹脂輸送閥 10、11:噴射器動力水閥 12、13;噴射器 14:清洗流量計 15: 鹽液流量計 16: 預清洗流量計 17:清洗流量控制閥 18: 預清洗流量控制閥 19、20、21、22:反沖閥 23: 鹽液閥 24: 排污閥 25、26,廢液管
技 術 參 數
1、SWLN3系列三塔式流動床水處理設備技術參數
2、SWLN4系列四塔式流動床水處理設備技術參數
設 備 布 置 示 意 圖

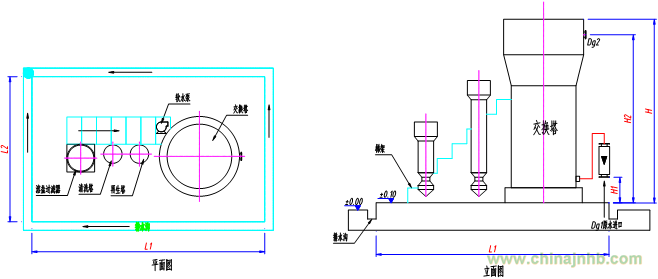

SWLN3系列三塔式流動床水處理設備布置圖
SWLN4系列四塔式流動床水處理設備布置圖
服 務 指 南
●本設備可單獨出廠,也可以配套樹脂出廠,訂貨時請詳細說明。
●本手冊所列技術參數及外形尺寸供設計選型參考,隨著技術的不斷進步,各技術參數、尺寸將不斷
改進,訂貨時請及時與本公司聯系。并以本公司更新后的產品參數為準。
