概 述

SWS系列一體化自動反沖凈水器是本公司消化吸收國內外技術自主開發的新一代凈水設備。它具有施工周期快、綜合投資少、布置緊湊、靈活、占地面積小、出水水質優良、操作維護簡單等特點，是城鎮給水、工礦企業給水凈化的理想設備。

   性 能 特 點

1、主體設備為鋼結構，在本公司制成成品，運抵現場時就位、拼裝即能投入使用，施工周期快。

2、在設計上充分考慮了各地區的水質差異情況，較保守地設計表面負荷，并增加了混凝反應時間，使設備更具耐沖擊負荷的能力，更適合不同的水質凈化處理。過濾系統采用小阻力配水進行深層過濾，確  保濾后出水濁度≤3ppm。

3、在設計上突出方便實用、操作簡單的特點，整套系統巧妙地利用水力學特性，實現自動運行，對操作人員素質要求不高，一般人均可操作自如，并能自動控制設備運行終點。當濾層表面堵塞到一定程度時自動反沖，整套裝置沒有運動部件，設備故障幾乎為零，運行可靠，便于維護。

  工 作 原 理

 一體化自動反沖凈水器由快速斜管沉淀器及重力式過濾器兩大部分組成，其工作原理及技術特性如下：

1．快速斜管沉淀器

快速斜管沉淀器是在傳統的平流式沉淀器的基礎上改進而成的，在沉注器內設置了斜管，增加了沉淀面積，使同等面積的沉淀器增加了出水量，從而使斜管沉淀器的效率得到大大的提高。這樣，在處理同等水量的前提下，可縮小設備（或裝置）的體積，減少設備投資。在增加了斜管、縮小設備體積的同時在技術上還大大改善了水力條件：斜管的管徑、間距足夠小時，（一般在30mm左右），水流處于層流狀態，此時顆粒的沉降，不受水流干擾，提高了沉淀的穩定性。顆粒沉降的路程縮短，因此減少了沉降時間。

本沉淀器還設置了一個混凝反應區，原水進入后，先經混凝反應后懸浮雜質絮凝成較大顆粒，再進入沉淀區，確保沉淀效果。由于設置了反應區，本設備的沉淀器比傳統的一體化凈水器混凝時間長，沉淀效果就更好。一般情況下沉淀器的進水濁度在1000ppm以內時，出水濁度已可達到≤15ppm。

2、重力式過濾器

本裝置設計為水力自動反沖，其工作運行原理如下：

過濾時的流程是：經沉淀或澄清后的清水中，經配水槽、U型管進入虹吸上升管，再由項蓋內的布水擋板均勻地布水于濾料層中，水自上而下通過濾層過濾，過濾水從小阻力配水系統進入集水區，即出水箱儲存，當水位上升至出水管時，過濾水就流入清水池。

濾池剛投入運行時，濾料層較清潔，經過一段時間運行后由于濾料層表面固體顆粒雜質的逐漸增多，因此水頭損失也隨之增加，水位就沿著虹吸上升管慢慢升高，當水頭損失增大到一定程度之后，使虹吸上升管中的水位升高到虹吸輔助管口時，水便從輔助管口急速流下，依靠水流的挾氣和引射作用及抽氣管中不斷帶走虹吸管中的空氣，使虹吸管形成真空，虹吸上升管的水便大量的越過管頂，沿虹吸下降管落下，這時，就開始了反沖洗過程。沖洗水箱的水經過連通管、集水區和配水系統從下而上沖洗濾料層，沖洗的廢水通過虹吸管流入排水井排出。在沖洗過程中，水箱的水位逐漸下降，約沖洗5min左右，水箱水位下降水位下降到虹吸破壞器時，虹吸即被破壞，沖洗過程就此結束，過濾又重新開始。

設置本裝置，省去了傳統的機械反沖水泵，同時不需要抽取清水池的清水作反沖用水，使整個系統減少了反沖水泵及相關的管道、閥門、管件而變得更為簡單，大大減輕操作管理強度及設備投資。由于反沖是視濾層的堵塞程度而自動進行，減少了人為操作的失誤，整套裝置甚至可以在無人操作的狀態下運行。

由此可見，采用組合式自動一體化凈水裝置作為中小型自來水廠的凈化設施有很多其它設備無法比擬的優點。它的采用將使整個處理系統變得更加簡單、方便和可靠。無論從技術上或經濟上都比老式凈水器更具有優越性。目前，該種產品已被越來越多的用戶應用，已成為傳統凈水器的換代產品。

  主要技術參數

進水壓力：≥0.08MPa

設計表面負荷率：7.5~10.0m3/m2.h

停留時間：40min

過濾速度：8~12m/h

反沖強度：≥14.L/m2.s

反沖時間：4～6min

原水濁度：≤1000ppm（與快速沉淀器配用≤5000ppm）

出水濁度：≤3ppm

選 型 指 南

例：SWS-100

一體化自動反沖凈水器規格（處理水量：100米³/時）

 規格參數及外形尺寸表

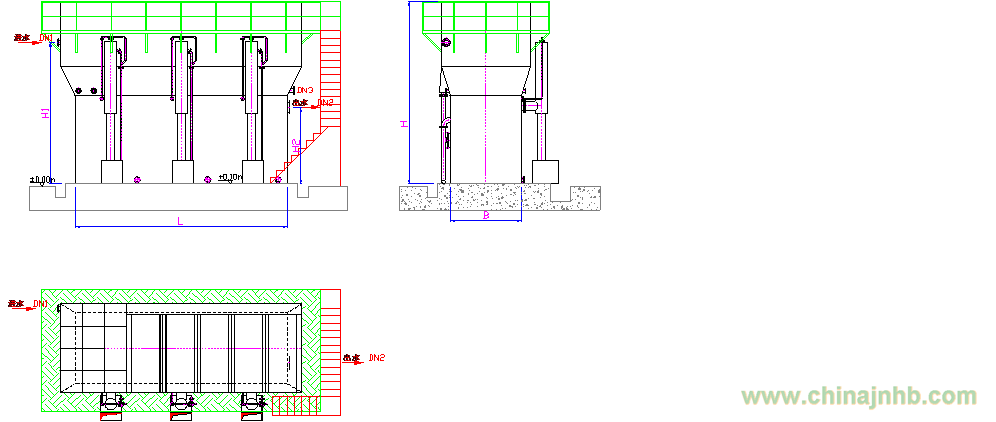

設備布局圖

服 務 指 南

●本設備可單獨出廠，也可配套出廠，配套范圍包括：加藥裝置、管式混合器、水泵、石英砂及連通諸設備的管道、閥門等輔助設備，訂貨時請?jiān)敿?xì)說明。

●本說明書多列技術參數及外形尺寸供設計選型參考，隨著技術的不斷進步，各技術參數、尺寸將不斷改進，訂貨時請及時與本公司聯系。并以本公司更新后的產品參數為準。
