概  述

RTO蓄熱室燃燒器，蓄熱式熱氧化器。蓄熱式熱氧化器（Regenerative Thermal Oxidizer，以下簡稱RTO），是在熱氧化裝置中加入蓄熱式熱交換器，預熱VOC廢氣，把有機物加熱升溫至760攝氏度以上，使廢氣中的VOC氧化分解，成為無害的二氧化碳和水；氧化時的高溫氣體的熱量被蓄熱體貯存起來，用于預熱新進入的有機廢氣，節省升溫所需要的燃料消耗。隨著蓄熱材料的發展，目前蓄熱式熱交換器的熱回收率已能達到95%以上，而且占用空間越來越小。這樣輔助燃料的消耗很少（甚至不用輔助燃料，且當VOC的濃度達到一定值以上時，還可從RTO輸出熱量）。同時，由于目前的蓄熱材料都選用陶瓷填料，所以可處理腐蝕性或含有顆粒物的VOC廢氣。

RTO裝置又可分為閥門切換式和旋轉式。

閥門切換式RTO是最常見的一種RTO。其由兩個或多個陶瓷填充床，通過閥門的切換，改變氣流的方向，從而達到預熱VOC廢氣的目的。兩床式RTO主體結構由燃燒室、兩個陶瓷填料蓄熱床和兩個切換閥組成。當VOC廢氣由引風機送入蓄熱床1后，該床放熱，VOC廢氣被加熱，在燃燒室氧化燃燒，氣體通過蓄熱床2，該床吸熱，燃燒后的潔凈氣被冷卻， 通過切換閥后排放。在達到規定的切換時間后，閥切換，VOC廢氣從蓄熱床2進入，蓄熱床 2放熱，VOC廢氣被氧化燃燒，氣體通過蓄熱床1，該床吸熱，燃燒后的潔凈氣被冷卻，通過切換閥后排放。如此周期性切換，就可連續處理VOC廢氣。

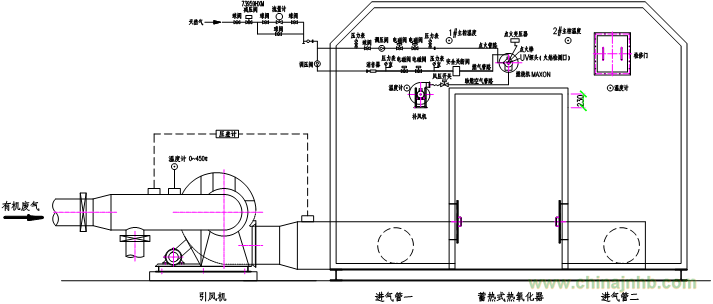

設備簡圖
