濟南厚德耐磨材料有限公司（原章丘東漢鐵藝有限公司）位于山東省濟南章丘市，是專業從事耐磨鋼棒、鍛造鋼球、鑄鋼鍛生產出口廠家。公司成立于2000年底，為了更進一步發展，我司于2014年初更名為濟南厚德耐磨材料有限公司，目前鋼球車間2處，空氣錘鍛打+20mm-60mm規格熱軋鋼球生產線車間，20mm-40mm小直徑鋼球熱軋生產線以及70mm-127mm大直徑鋼球輥鍛車間，耐磨鋼棒調質熱處理車間、新產品試驗車間。
我公司設計生產能力年產10萬噸，其中耐磨鋼球年產8萬噸，耐磨鋼棒年產2萬噸，公司已獲ISO9001—2000國際質量體系認證、ISO14001—2004國際環境體系認證等榮譽。
鍛造鋼球產品主要規格：20mm-150mm，主要材質包括：45號鍛鋼球，60mn鍛造鋼球，RCAB系列耐磨鋼球，B2材質鋼球，B3鍛造鋼球，40cr鋼球，65mn鋼球，50mn鋼球等；主要用于金礦、銅礦、鐵礦等有色金屬選礦廠，火電廠，新型建材廠，水泥廠，鉀長石類礦山等球磨選礦廠。
耐磨鋼棒主要規格：38mm-130mm，長度1.5m-7m；主要用于煤化工廠，水煤漿廠，有色金屬選礦廠一段棒磨機選礦，石英砂、硅砂廠，玻璃制造廠等。

產品特點：整體硬度高、耐磨性強、研磨性高、不開裂、不失圓、抗破碎性能高等優點。企業擁有現代化檢測中心，產品內部檢測的同時，接受客戶來廠檢驗以及SGS檢驗，可滿足用戶對不同鋼球特性的各種要求。

40cr鋼棒多用于鋼渣廠，銅鉛鋅選廠，電廠磨煤機等使用，目前多數磨煤機/棒磨機所用40cr鋼棒多為鋼廠出廠的圓鋼，或者經所謂的熱處理的正火圓鋼，表面硬度不過25度左右，也不能有效提高40鉻鋼棒在磨機中的研磨效率和耐磨性能，處理不當還會造成40cr鋼棒全身硬度不一致，導致鋼棒存在軟點，容易出現斷棒，彎棒事故，下面詳細介紹下鋼廠出廠的40cr圓鋼與我司40cr耐磨鋼棒的區別，便于客戶了解產品差別，選擇使用。
1. 40cr合金鋼棒的主要技術要求
40cr合金鋼棒主要用作棒磨機添加介質，被廣泛應用于煤礦、有色金屬礦山、氧化鋁和鐵礦的開采等行業。對40cr合金鋼棒的技術要求為：1）熱軋表面硬度≥25HRC；2）棒材的外形，每米彎曲度≤3mm；3）根據客戶定尺而做，目前根據的棒磨機型號主要40cr鋼棒型號為：2350mm,2500mm，2650mm，2950mm；4）規格一般為：直徑75mm，80mm，85mm熱軋圓鋼；5）40cr材質耐磨鋼棒化學成分應為：C 0.35-0.45; Si  0.17-0.37；Mn 0.5-0.8；P/S≤0.035；Cr 0.8-1.1
2. 40cr熱軋圓鋼使用過程中出現的問題
1）由于鋼廠出廠的40cr鋼棒屬于熱軋圓鋼，表面硬度≥25HRC，硬度偏低，由此造成在磨礦過程中棒耗過高，斷棒率風險加大，造成棒磨機停機檢修時間過長，同時工人換棒時間周期較短，增大工人勞動強度，最終未能有效發揮棒磨機工作效率，提高了選礦成本。
2）40cr合金鋼棒不直度要求＜3mm，這在使用過程中以證明可能會造成4cr合金鋼棒在磨機里排列的不緊密，中間存有較大細縫，加大40cr合金鋼棒出現亂棒的事故率；
3）定尺方面，目前隨著選礦工藝日漸成熟，棒磨機規格也在加大，云南銅鋅礦所用的40cr材質耐磨鋼棒規格為：直徑70mm*2.45m鋼棒，直徑和長度的加大，但是鋼棒工藝未做改進，還是保持原來的表面硬度和不直度要求，這就加大了鋼棒的斷棒事故率和亂棒情況的發生。

3. 新型40cr材質耐磨鋼棒的技術優點比較
1）我司購買鋼廠40cr材質圓鋼作為原材料，來料以后根據客戶所需尺寸，有自動切割機可準確無誤的做好鋼棒尺寸公差，在40cr耐磨鋼棒不直度問題上，采用鋼棒調直機處理，可使鋼棒的不直度控制在≤1mm；

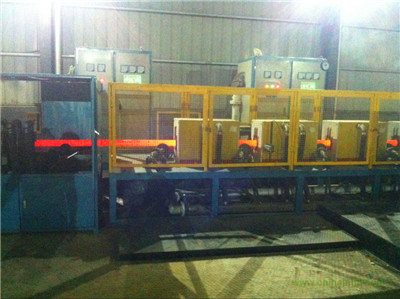

2）經中頻爐加工熱處理，可使40cr材質圓鋼達到表面硬度50HRC，然后經過回火工藝處理，使40鉻耐磨鋼棒硬度保持一致，達到HCR45-55度，鋼棒全身無軟點，避免40鉻鋼棒斷棒亂棒事故的出現，耐磨性能提高30%-50%，降低棒耗的同時就是減少磨機停機檢修時間和工人的勞動強度，最終降低選礦成本，增加產品價格競爭力。
