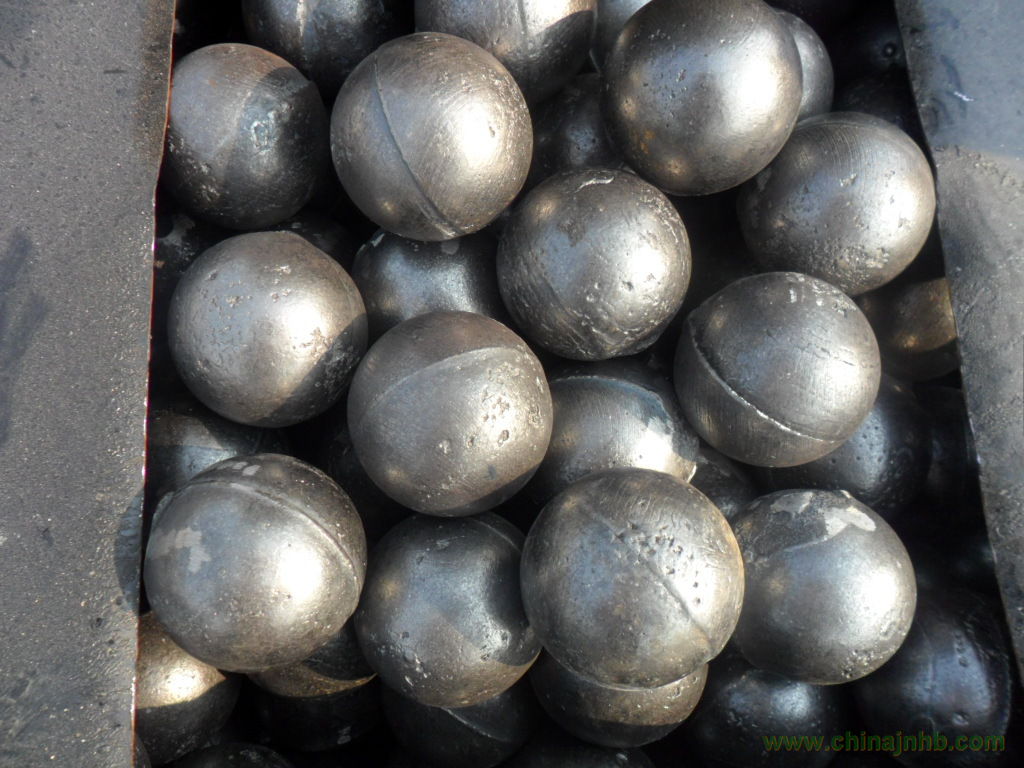

鑄造鋼球可以分為三個類別包括高鉻球、中鉻球和低鉻球。
1、高鉻球質量指標
高鉻球的含鉻量是大于等于10.0%。含碳量在1.80%和3.20%之間。根據國家標準,高鉻球硬度必須不小于58hrc,沖擊值應大于等于3.0j/cm2。若達此硬度高鉻球必須用高溫淬火和回火處理。目前國內高鉻球淬火有兩種方法包括油淬火和風力淬火。如果高鉻球測試硬度低于54HRC，就意味著它沒有經過淬火處理。
2、中鉻球質量指標
中鉻球規定含鉻量范圍從3.0%到7.0%,含碳量在1.80%和3.20%之間。它的沖擊值應不小于2.0j/cm2。國家標準要求中鉻球硬度應該大于等于47hrc。為確保質量,中鉻球應經高溫回火處理消除鑄造應力。
如果鋼球的表面呈黑紅色,證明鋼球經過高溫回火處理了。如果鋼鐵球表面仍然帶有金屬本色,我們可以判斷鋼球沒有經過高溫回火處理。
3、低鉻球質量指標
一般來說,低鉻球含鉻量為0.5%到2.5%,含碳量從1.80%到3.20%。因此,根據國家標準,低鉻球硬度應該不小于45hrc，沖擊值應該不小于1.5j/cm2。低鉻球也需要高溫度回火處理來保證質量。這種處理可以消除鑄造應力。如果鋼球的表面呈深紅色,表明經過了高溫回火處理。如果表面仍然呈金屬本色,表明鋼球沒經過高溫回火。
鑄造鋼球通常是用于大規模開礦的各種水泥廠、化工廠、發電廠、石英砂廠、硅砂廠等。
|
原材料檢驗——配比材料——中頻爐加熱熔煉——鋼模澆注——淬火處理——回火處理——檢測——包裝
|
|
二.鍛造鋼球質量標準檢測方法
|
|
1.鑄造高鉻球化學成份符合下表規定。不符合下表的情況可根據客戶的要求生產。
|
|
代號
|
化學成分（質量分數），℅
|
|
C
|
Si
|
Mn
|
Cr
|
Mo
|
Cu
|
V
|
Ti
|
P
|
S
|
|
ZQCrG1
|
2.0-3.5
|
≤1.0
|
0.5-2.5
|
10-16
|
≤1.0
|
≤1.0
|
≤0.3
|
≤0.15
|
≤0.1
|
≤0.1
|
|
ZQCrG2
|
16-22
|
|
ZQCrG3
|
22-28
|
|
2..鑄造高鉻球公稱直徑及允許偏差、最大直徑與最小直徑應符合下表規定
|
|
|
|
公稱直徑
|
20
|
25
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
直徑允許偏差
|
+2.0 -1.0
|
+2.0 -1.0
|
+3.5 -1.0
|
|
最大直徑與最小直徑差值
|
≤1.8
|
≤2.4
|
≤3.0
|
≤3.6
|
≤4.2
|
≤4.6
|
|
代號
|
表面硬度（HRC）
|
沖擊試驗Ak
|
沖擊疲勞壽命（次數）
|
|
ZQCrG1
|
≥58
|
≥3
|
≥10000
|
|
|
|
ZQCrG2
|
|
ZQCrG3
|
|
注：1.落球沖擊疲勞試驗采用直徑100mm的磨球，在標準高度3.5米試驗機上的試驗結果。其他直徑磨球的沖擊疲勞次數按照他、以下公式換算。Nx=N*100/D。 N是次數。
2.沖擊韌度和沖擊疲勞壽命指標一般不做交貨依據。
|
|
三.表面質量
|
|
1.磨球表面不允許有裂紋和明顯可見的氣孔、夾渣、縮孔、冷隔、皺皮等鑄造缺陷。
|
|
2.磨球表面缺陷應符合下表
|
|
公稱直徑
|
允許表面缺陷不大于 mm
|
|
澆口處多肉
|
沾沙面積
|
局部殘留分飛邊
|
深度
|
單孔面積
|
總面積
|
|
20—35
|
1.5
|
16
|
1.5
|
1.5
|
12
|
25
|
|
40—60
|
2.0
|
25
|
2.0
|
2.0
|
16
|
35
|
|
70—100
|
2.5
|
36
|
3.0
|
2.5
|
20
|
50
|
|
五.內部質量
|
|
在通過澆口中心和球心的剖切面上不允許有縮孔、縮松、氣孔、夾渣和其他孔洞缺陷。
|
|
六.試驗方法和檢驗規則
|
|
1.沖擊試驗，采用在產品球本體上通過澆口切割10mm×10mm×55mm無缺口試樣進行試驗。
|
|
2.洛氏硬度試樣制備時，磨球表面用砂輪機磨成平臺后檢驗，磨去厚度為1.5—5mm。
|
|
3.化學成分檢驗，當熔煉爐量超過0.5噸時，應逐爐檢驗；當熔煉量不超過0.5噸時，按照每班次檢驗一次。如一個試樣不合格應加倍復檢，其中仍有不合格，則該爐次不合格。
|
|
4.表面硬度檢驗，應從每批次熱處理爐不同位置取樣，個數不少于5個。經檢驗，若有一個鑄鐵磨球不合格，則應任取雙倍的磨球進行復檢。若仍有一個磨球不合格，則該批不合格。
|
|
5.內部質量檢驗，同種類型鑄鐵磨球每連續生產100噸，隨即抽取1個最大規格的鑄鐵磨球進行檢驗。如檢驗不合格，則應在該批中加倍復檢，如化學成分合格可允許重新熱處理，仍有不合格，則該批為不合格。
|
