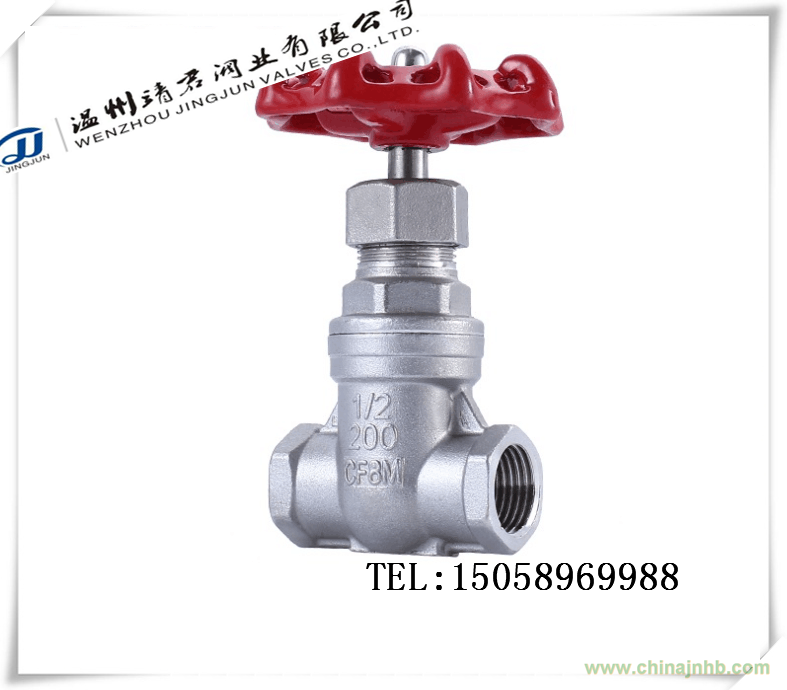

一、Z15W不銹鋼絲扣閘閥
啟閉件是閘板，閘板的運動方向與流體方向相垂直，流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。啟閉時較省力，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。Z15W不銹鋼絲扣閘閥只能作全開和全關 , 不能作調節和節流，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
二、閥門用途及特點
Z15W不銹鋼絲扣閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。Z15W不銹鋼絲扣閘閥結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小。
1、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
2、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
4、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
5、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
6、采用奧氏體不銹鋼，對氧化性酸介質擁有良好的耐蝕性。
三、閥門技術參數
適用溫度范圍： -20-232-350℃
公稱壓力：1.6Mpa- 2.5Mpa
適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ）
螺紋類型： G.NPT.BSPT.BSP.DIN259/2999
螺紋口徑：DN15-DN50
四、閥門外形及連接尺寸：
|
規格
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
口徑DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
