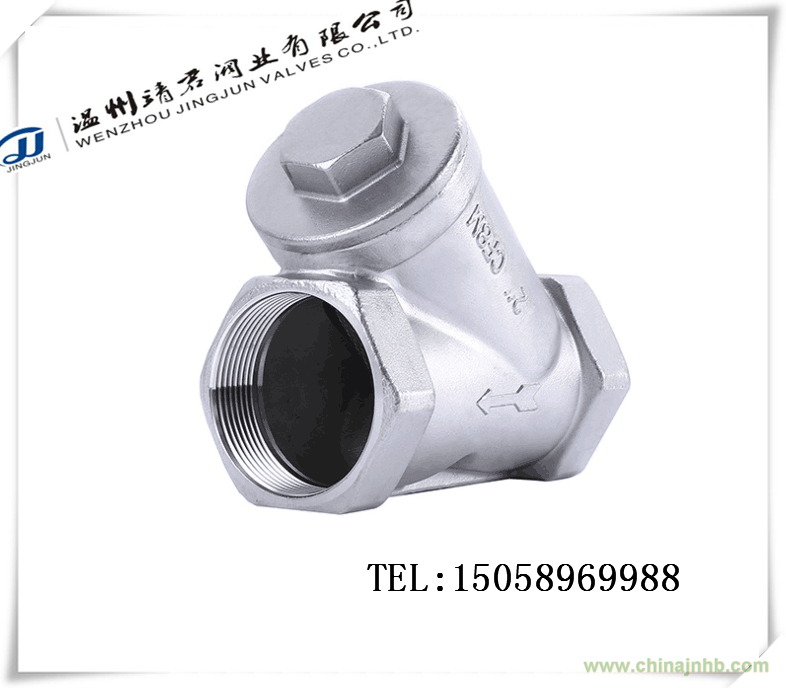

一、Y型絲口過濾器概述：
管道過濾器是除去液體中含有固形物雜質的小型設備，可保護壓縮機、泵和減壓閥、泄壓閥、定水位閥等其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,Y型絲口過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
特點：通流快速，故壓力損失小，抗污性強，排渣方便。 安裝時請安在進口處，一般用水濾網采用18－30目/英寸，通氣濾網采用40-80目/英寸。也可按用戶要求定制。
二、Y型絲口過濾器性能范圍：
|
公稱壓力MPa
|
2.5
|
2.5
|
2.5
|
|
強度試驗壓力MPa
|
3.8
|
3.8
|
3.8
|
|
低壓氣密封試驗壓力MPa
|
0.6
|
0.6
|
0.6
|
|
高壓密封試驗壓力MPa
|
4.4
|
4.4
|
4.4
|
|
適用介質
|
GL11-25C
|
GL11-25P
|
GL11-25R
|
|
水、油品、氣
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-40～180℃
|
三、Y型絲口過濾器產品材料選用表：
|
零件名稱
|
GL11-25
|
GL11-25P
|
GL11-25R
|
|
1
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti CF8
|
ZG1Cr18Ni12Mo2Ti CF8M
|
|
2
|
閥蓋
|
WCB
|
1Cr18Ni9Ti 304
|
1Cr18Ni12Mo2Ti 316
|
|
3
|
濾網
|
ICr18Ni9Ti 304
|
1Cr18Ni9Ti 304
|
1Cr18Ni12Mo2Ti 316
|
|
4
|
填料
|
聚四氟乙烯
|
四、Y型絲口過濾器尺寸參數：
|
DN
|
G
|
L
|
E
|
B
|
H
|
|
6
|
1/4"
|
63.5
|
11.5
|
24
|
42
|
|
10
|
3/8"
|
64
|
13
|
24
|
42
|
|
15
|
1/2"
|
65
|
14
|
26
|
43
|
|
20
|
3/4"
|
80
|
15
|
32
|
50
|
|
25
|
1"
|
89
|
17
|
41
|
60
|
|
32
|
11/4"
|
107
|
20
|
49
|
64
|
|
40
|
11/2"
|
118
|
20
|
56
|
70
|
|
50
|
2"
|
140
|
22
|
69
|
88
|
五、Y型絲口過濾器訂貨說明：
訂貨時請注明以下內容：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦過濾精度⑧使用溫度⑨濾框濾網目數⑩是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
|
