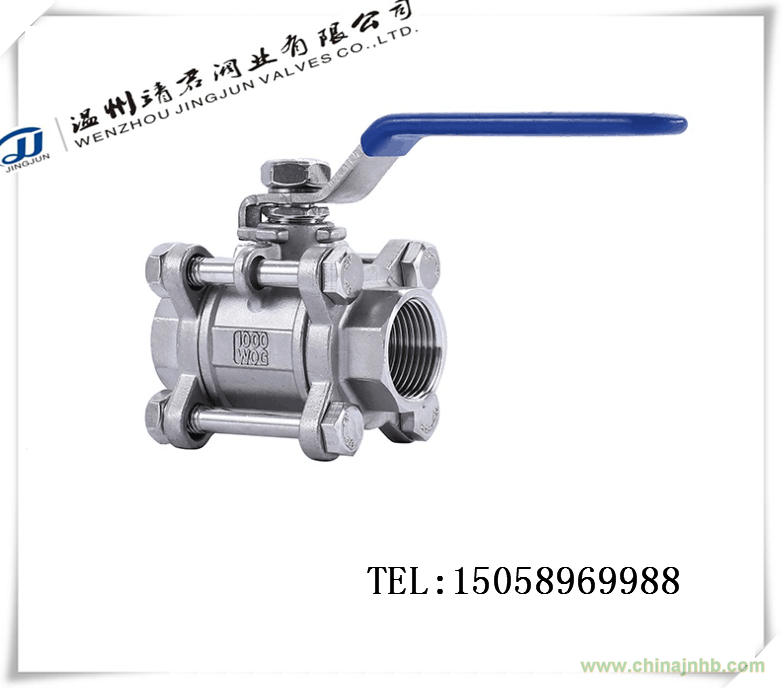

一、Q61F三片式對焊球閥產品概述：
1.公稱壓力：1.6-6.4MPa
2.適用穩定范圍：-20～232℃～350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
4.螺紋類型：G。NPT。BSPT。BSP。DI259/2999
二、Q61F三片式對焊球閥主要材料：
|
1
|
零件名稱
|
材質
|
|
2
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
3
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
5
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
6
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
7
|
螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
8
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
9
|
手柄套
|
塑料
|
塑料
|
|
10
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
11
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
不銹鋼SS304
|
三、Q61F三片式對焊球閥技術參數：
|
SIZE
|
1/4"
|
143/8"
|
17.51/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
70
|
85
|
95
|
110
|
130
|
150
|
190
|
210
|
268
|
|
H
|
50
|
50
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
四、Q61F三片式對焊球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
