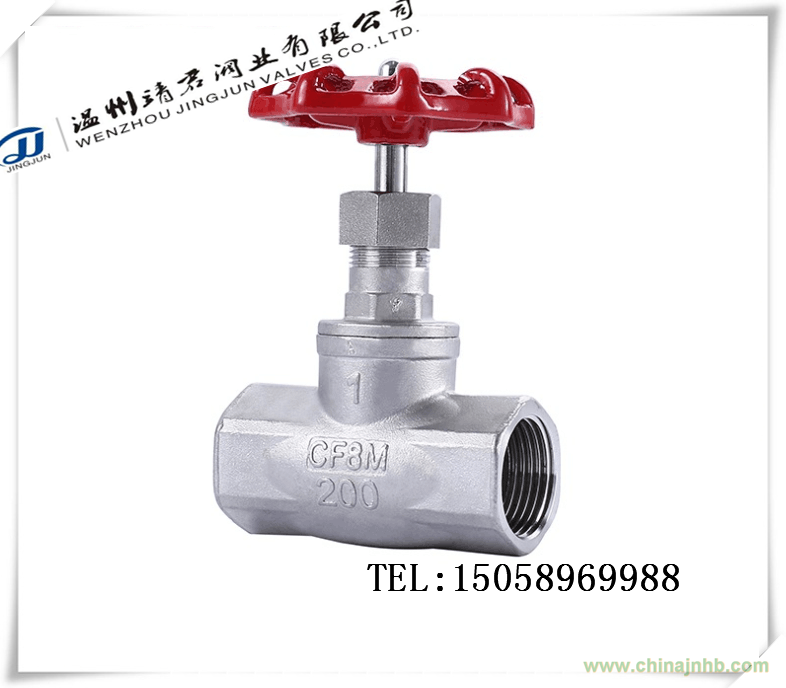

一、B型內螺紋截止閥產品簡介：

B型內螺紋截止閥，用硅溶膠精密鑄造的不銹鋼閥體，引進國外先進加工的工藝，結構合理、造型美觀。適用于水、油、氣及硝酸、醋酸等場合。主要用來接通或截斷管路中的介質。一般不用于調節流量。

二、B型內螺紋截止閥工作原理：

B型內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝酸、醋酸等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。

三、不銹鋼絲扣截止閥產品特點：

1、引進國外先進加工的工藝，結構較簡單，造型美觀，制造與維護都較方便。

2、密封面不易磨損、擦傷密封性較好，壽命較長。

3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

4、硅溶膠精密鑄造：不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及某些腐蝕性液體。

四、不銹鋼絲扣截止閥產品參數：

螺紋可按BSPT、BSP、NPT、DIN259/2999生產 公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃ 硅溶膠精密鑄造不銹鋼閥體、閥蓋 適用于水、油、汽及某些腐蝕性流體介質 常溫額定工作壓力為200PSI（1.6Mpa）
五、不銹鋼絲扣截止閥的主要零件的材料說明：

六、主要外形尺寸：

截止閥的工作原理：

截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。波紋管密封截止閥，其關鍵部件——金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。閥瓣與閥體密封面經過精密研磨，組裝完畢經過100%試壓，全部達到零泄漏。作為輔助密封，在波紋管上面依然保 留了填料函，更增加了可靠性和安全性。高壓閥門的金屬波紋管均為多層結構，通過液壓成形，可保證在最大壓力下10000次全行程開/關壽命。適用于導熱油、有毒、易燃、滲透性強、污染環境、帶放射性的流體介質管路上作切斷閥，也可用于調節，是創造無泄漏工廠的優質產品。本閥鑄件全部采用精密鑄造。 截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。截止閥的性能，主要起到切斷管路介質的作用。與閘閥相比，調節性能較好，開啟高度小，關閉時間短，制造與維修方便，密封面不易磨損、擦傷，密封性能較好、使用壽命長；截止閥的閥體結構設計比較曲折，因此流阻大，能量消耗大；適用于蒸汽、油品等介質，不宜用于黏度較大、帶顆粒、易結焦、易沉淀的介質。中、高壓截止閥，大口徑截止閥可采用平衡式結構，截止閥的延伸產品-節流閥，通過改變流道截面控制介質的壓力和流量，除啟閉件采用流線圓錐型，其他大部分均與截止閥相同。

截止閥優點：

1.結構簡單，制造和維修比較方便。

2.工作行程小，啟閉時間短。

3.密封性好，密封面間磨擦力小，壽命較長。

截止閥缺點：

1.流體阻力大，開啟和關閉時所需力較大。

2.不適用于帶顆粒、粘度較大、易結焦的介質。

3.調節性能較差。

截止閥的安裝與維護應注意以下事項：

1.手輪、手柄操作的截止閥可安裝在管道的任何位置上。

2.手輪、手柄及偉動機構，不允許作起吊用。

3.介質的流向應與閥體所示箭頭方向一致。

截止閥選用原則：

1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。

2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。

3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。

4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。

5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。 6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。 7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
