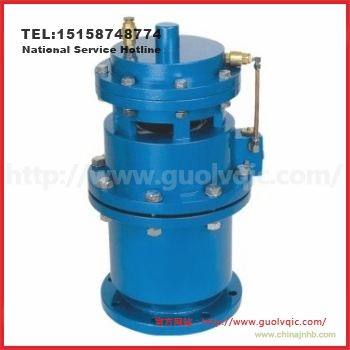

一、QSP全壓高速雙口排氣閥產品概述
QSP全壓高速雙口排氣閥是根據氣缸原理制成的不同于其他任何一種進排氣閥的全新裝置,其原理是利用浮筒杠桿等控制氣缸內氣動膜片動作,從而控制閥體排氣口啟閉。在高壓(1MPa以下)狀態下,無論是多段水柱、氣柱相間,有壓無壓氣體均可連續高速排出。本閥應豎直安裝,一般需砌窨井加以保護及防凍,與連接丁字管之間需加一同口徑地下式閥門。
QSP全壓高速雙口排氣閥是國內目前最先進的氣缸式排氣閥,在結構性能上完全超越了普通高速(雙口)排
氣閥和復合式雙口排氣閥,對于管道中的氣體,無論是否多段水柱,氣柱相同,有壓無壓均可連續高速排出管道,浮球不頂在排氣口上,不存在卡壞問題,少量氣體
可通過微孔排出,管道出現負壓時可注氣,防氣染并緩沖水錘升壓,解除新建管路試車之險,排氣之難減少城市管網爆管事故,減少壓力振蕩,提高整個供水系列及
各種設備的安全可靠性。
二、QSP全壓高速雙口排氣閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
導向護桶
|
SUS304
|
SUS304
|
SUS316
|
SUS316L
|
3
|
浮桶
|
SUS304
|
SUS304
|
SUS316
|
SUS316L
|
4
|
大排氣組件
|
組合件
|
組合件
|
組合件
|
組合件
|
5
|
小排氣組件
|
組合件
|
組合件
|
組合件
|
組合件
|
6
|
氣缸組件
|
組合件
|
組合件
|
組合件
|
組合件
|
三、QSP全壓高速雙口排氣閥主要結構圖
尊敬的用戶!如果你需訂購我廠QSP全壓高速雙口排氣閥產品,咨詢時煩請提供型號數據,公稱通徑、公稱壓力、閥體、浮桶材質等,如有特殊要求,咨詢時請詳細說明。咨詢手機:15158748774,更多相關產品介紹請瀏覽:http://www.guolvqic.com/排氣閥。
