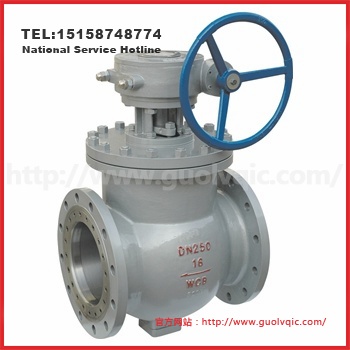

一、DYQ340H/Y上裝式偏心半球閥產品概述
DYQ340H/Y上裝式偏心半球閥是 新
然閥門廠為了解決用戶在溶液及礦漿等兩相流介質輸送的技術問題以及全固物類管線而研制開發的新型產品。它的開發成功，為石油、化工、冶金、電力、燃氣
等 工業部門的溶液工藝流程中出現的易沉淀結垢、結晶析出而影響流程，提供了可靠的控制閥門。本產品具有結構新穎、性能穩定、開啟迅速、耐磨性強、密封可
靠、 易于調整維修及流通快等特點；較閘閥、截止閥與蝶閥等閥門具有流阻小、系統降壓小、能自行破除結垢、方便啟閉及無“死區”等優點；克服了普通球閥易堵塞等 弊端，顯示其獨特的優越性。
DYQ340H/Y上裝式偏心半球閥結構特點：1、半球球閥非常適用于全固物類的管線，如顆粒類、噴煤類、卸灰類、泥漿類等管線。故可稱為噴煤粉球閥或卸灰球閥。2、固定半球結構，在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。適用于單流向管線，整體式結構，構件結構堅固，可消除管道系統壓力效應及連接處滲漏的危險。裝有軸承使其操作扭矩小，保證了閥門在苛刻工況下工作過程無故障。3、結構、材料的選擇以及彈性負荷壓力輔助密封閥座保證特別牢固，在閥座和球面間連續接觸可防止污垢粘附在球面上。
二、DYQ340H/Y上裝式偏心半球閥主要性能規范表
|
公稱壓力PN(Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
常溫最大工作壓力(Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
殼體強度試驗壓力(Mpa)
|
1.0
|
1.5
|
2.4
|
3.8
|
6.0
|
|
氣密封試驗壓力(Mpa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
高壓密封試驗壓力(Mpa)
|
0.7
|
1.1
|
1.76
|
2.75
|
4.4
|
|
滲漏率
|
＜0.1×DNmm3/s (符合GB/T13927-2008標準)
|
|
適用溫度(℃)
|
硬密封：-46℃~545℃
|
|
適用介質
|
天然氣、水蒸氣、油品類、酸類、堿類、煤灰、廢渣、泥漿、含顆粒狀、含纖維等介質。
|
|
傳動形式
|
渦輪傳動
|
三、DYQ340H/Y上裝式偏心半球閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
|
2
|
后蓋
|
Q235A
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
|
3
|
軸套
|
SF-1
|
FB090
|
FB316
|
FB090
|
|
4
|
下閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
5
|
球體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
|
6
|
壓板
|
Q235A
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
|
7
|
閥座
|
Q235A+PTFE/堆焊
|
1Cr18Ni9Ti/PTFE
|
0Cr18Ni12Mo2Ti/PTFE
|
25Cr2Mo1V/PTFE
|
|
8
|
球冠
|
1Cr18Ni9Ti/表面特殊處理
|
|
9
|
軸套
|
SF-1
|
FB090
|
FB316
|
FB090
|
|
10
|
上閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
11
|
填料盤
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
|
12
|
閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
|
13
|
螺栓
|
35CrMoA
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1V
|
|
14
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
|
15
|
填料
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
|
16
|
壓蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
四、DYQ340H/Y上裝式偏心半球閥主要結構圖
