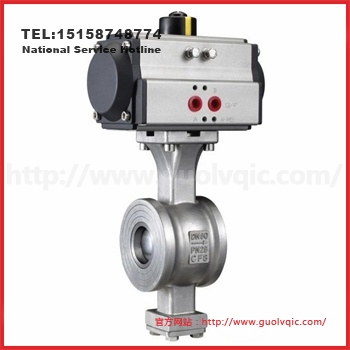

一、VQ677F/H/Y氣動對夾V型球閥產品概述
VQ677F/H/Y氣動對夾V型球閥由GT、AT、AW等氣動活塞式執行機構和對夾式V型球閥二部分組成。氣動活塞式執行機構分單作用和雙作用二種，對夾式V型球閥密封形式分為軟密封和硬密封二種，由于氣動V型球閥為直角回轉式結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，因此該產品尤其適用于帶有纖維和微小顆粒介質的調節控制。該閥被廣泛用于石油、化工、電力、造紙、冶金等行業。
VQ677F/H/Y氣動對夾V型球閥具有較高的密封等級，軟密封結構的泄漏等級為GB/T4213VI級，硬密封結構的泄漏等級為GB/T4213IV級，執行機構正、反作用方式變換較為方便，只需將閥芯初始位置旋轉90℃，即能實現作用方式的轉換。本產品特別適用于工況惡劣，不適合人工手動操作的工況場合。
二、VQ677F/H/Y氣動對夾V型球閥主要零件部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
底座
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
下閥軸
|
2Cr13
|
304
|
316
|
316L
|
4
|
密封圈
|
聚四氟乙烯(PTFE)/對位聚苯(PPL)/柔性石墨
|
5
|
球體
|
2Cr13
|
CF8
|
CF8M
|
CF3M
|
6
|
上閥軸
|
2Cr13
|
304
|
316
|
316L
|
7
|
填料
|
聚四氟乙烯(PTFE)/對位聚苯(PPL)/柔性石墨
|
8
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
9
|
壓板
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、VQ677F/H/Y氣動對夾V型球閥主要結構圖
尊敬的用戶！如果你需訂購我廠氣動對夾V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、密封面形式、內件材質、使用介質，氣動執行器類型，是否帶三聯件等，咨詢手機15158748774，更多V型球閥相關產品介紹請瀏覽：http://www.guolvqic.com/。
