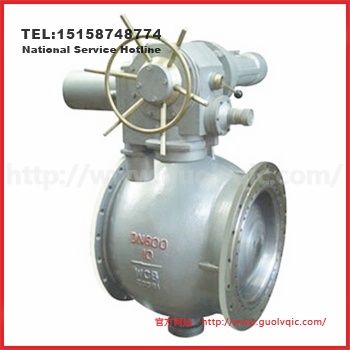

一、PQ940H電動偏心半球閥產品概述
PQ940H電動偏心半球閥是一種在偏心半球閥執行機構上配上90°回轉電動執行器的實用操作型產品，該產品方便用戶操作，使操作更輕便，實現了遠距離自動化操作，特別適合在惡劣的環境下不便于人工操作或常開動作時使用，若對電動執行裝置有防爆，防火要求，請提出防護等級，并在詢價時詳細說明。
PQ940H電動偏心半球閥具有開啟力小，關閉能破除結垢障礙，實現密封性能好等優點，本產品耐磨，不銹鋼電動偏心半球閥還可以耐腐蝕，因而廣泛應用于水、蒸汽、污水、造紙、石油化工、天然氣、溶液及礦漿兩相混流介質以及含塵氣體、含顆粒流體、粉末固體等的介質輸送，配備電動執行器，更方便的適用于管理自動化，遠距離操縱，配置電動訊號裝置，可用于自動化操作。
二、PQ940H電動偏心半球閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥體/閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
|
2
|
球體
|
WCB+硬鉻
|
1Cr18Ni9Ti
表面特殊處理
|
0Cr18Ni12Mo2Ti
表面特殊處理
|
25Cr2Mo1V
表面特殊處理
|
|
3
|
閥桿
|
20Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
|
4
|
閥座
|
Q235A+PTFE/堆焊
|
1Cr18Ni9Ti/PTFE
|
0Cr18Ni12Mo2Ti/PTFE
|
25Cr2Mo1V/PTFE
|
|
5
|
填料
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
|
6
|
螺栓
|
35CrmoA
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1V
|
|
7
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
三、PQ940H電動偏心半球閥主要執行器參數
|
執行器類別
|
CH系列執行器參數
|
HQ系列執行器參數
|
|
電源電壓
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
|
|
輸出力矩
|
50N·M～2000N·M
|
50N·M～3000N·M
|
|
動作范圍
|
0～90°、0～360°
|
0～90°、0°～270°
|
|
控制方式
|
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
|
|
動作時間
|
15秒/30秒/60秒
|
18S～112S
|
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
|
環境溫度
|
-30°～+60°
|
-20℃～+70℃
|
|
手動操作
|
同附帶手柄操作
|
機械離合機構，配手輪操作
|
|
機械限位
|
電氣、機械二重限位
|
2個外部調整螺栓
|
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
|
防爆等級
|
無防爆
|
ExdⅡ BT4，ExdⅡ CT6
|
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
|
進線接口
|
PE1/2〞進線線鎖
|
2個 PF 3/4"
|
四、PQ940H電動偏心半球閥主要結構圖
