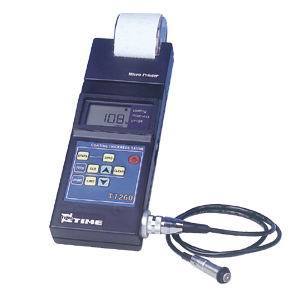

TT260涂層測厚儀(自帶打印)
本儀器是一種便攜式測量儀，它能快速、無損傷、精密地進行涂、鍍層厚度的測量。既可用于實驗室，也可用于工程現場。通過使用不同的測頭，還可滿足多種測量的需要。本儀器能廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域。是材料保護專業必備的儀器。本儀器符合以下標準： GB/T 4956─1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法 GB/T
4957─1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法 JB/T 8393─1996 磁性和渦流式覆層厚度測量儀 JJG 889─95 《磁阻法測厚儀》 JJG 818─93 《電渦流式測厚儀》
功能特點：
z 本儀器采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體(如鋼、鐵、合金和硬磁性鋼等)上非磁性覆蓋層的厚度(如鋅、鋁、鉻、銅、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:橡膠、油漆、塑料、陽極氧化膜等)。
z 可使用7 種測頭(F400、F1、F1/90°、F10、CN02、N1)
z 具有兩種測量方式：連續測量方式（CONTINUE）和單次測量方式（SINGLE）；
z 具有兩種工作方式：直接方式(DIRECT)和成組方式(A-B)；
z 設有五個統計量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）；
z 可采用兩種方法對儀器進行校準，并可用基本校準法對測頭的系統誤差進行修正；
z 具有存貯功能：可存貯495 個測量值；
z 具有刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存貯區內的所有數據，以便進行新的測量；
z 可設置限界：對限界外的測量值能自動報警；并可用直方圖對一批測量值進行分
析；
z 具有打印功能：可打印測量值、統計值、限界、直方圖；
z 具有與PC 機通訊的功能：可將測量值、統計值傳輸至PC 機，以便對數據進行進
一步處理；
z 具有電源欠壓指示功能；
z 操作過程有蜂鳴聲提示；
z 具有錯誤提示功能，通過屏顯或蜂鳴聲進行錯誤提示；
z 設有兩種關機方式：手動關機方式和自動關機方式
|
測頭類型
|
可選，見附表
|
|
測量原理
|
磁感應和電渦流
|
|
測量范圍
|
探頭決定
|
|
低限分辨力
|
探頭決定
|
|
探頭連接方式
|
分體式導線連接（可更換）
|
|
示值誤差
|
一點校準(um)
|
探頭決定
|
|
兩點校準(um)
|
探頭決定
|
|
測量條件
|
最小曲率半徑(mm)
|
探頭決定
|
|
基體最小面積的直徑(mm)
|
探頭決定
|
|
最小臨界厚度(mm)
|
探頭決定
|
|
溫濕度
|
0~40℃
20%RH～90%RH
|
|
統計功能
|
平均值（MEAN）、最大值（MAX）、最小值（MIN）、
測試次數（NO．）、標準偏差（S．DEV）
|
|
工作方式
|
直接方式(DIRECT)和成組方式(Appl)
|
|
測量方式
|
連續測量方式（CONTINUE）和單次測量方式（SINGLE）
|
|
上下限設置
|
有
|
|
存儲能力
|
495 個測量值
|
|
打印/連接計算機
|
自帶打印機/能連接電腦
|
|
關機方式
|
手動和自動
|
|
電源
|
1/2鎳氫電池5×1.2V
|
|
外形尺寸
|
270×86×47mm
|
|
重量
|
530g
|
TT260涂層測厚儀可選探頭參數表
|
測頭型號
|
F400
|
F1
|
F1/90
|
F10
|
N1
|
CN02
|
|
工作原理
|
磁感應
|
電渦流
|
|
測量范圍（um）
|
0-400
|
0-1250
|
0-10000
|
0-1250(銅上鍍鉻0-40um)
|
10-200
|
|
低限分辨力(um)
|
0.1
|
0.1
|
10
|
0.1
|
1
|
|
示值誤差
|
一點校準(um)
|
±[3%H+1]
|
±[3%H+10]
|
±[3%H+1.5]
|
±[3%H+1]
|
|
兩點校準(um)
|
±[(1～3)%H+0.7]
|
±[(1～3)%H+1]
|
±[(1～3)%H+10]
|
±[(1～3)%H+1.5]
|
-
|
|
測量條件
|
最小曲率半徑(mm)
|
凸 1
|
凸1.5
|
平直
|
10
|
3
|
平直
|
|
基體最小面積的直徑(mm)
|
ф3
|
ф7
|
ф7
|
ф40
|
ф5
|
ф7
|
|
最小臨界厚度(mm)
|
0.2
|
0.5
|
0.5
|
2
|
0.3
|
無限制
|
|
覆蓋層
基體
|
有機材料等非磁性覆蓋層(如:漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等)
|
非磁性的有色金屬覆蓋層(如:鉻、鋅、鋁、銅、錫、銀等)
|
|
覆蓋層厚度不超過100μm
|
覆蓋層厚度超過100μm
|
覆蓋層厚度不超過100μm
|
覆蓋層厚度超過100μm
|
|
如 鐵、鋼
等磁性金屬
|
被測面積的直徑大于30mm
|
F400 型測頭 0～400μm
F1 型測頭 0～1250μm
|
F1 型測頭 0～1250μm
F10 型測頭 0～10mm
|
F400 型測頭 0～400μm
F1 型測頭 0～1250μm
|
F1 型測頭 0～1250μm
F10 型測頭 0～10mm
|
|
被測面積的直徑小于30mm
|
F400 型測頭 0～400μm
|
F400 型測頭 0～400μm
F1 型測頭 0～1250μm
|
F400 型測頭 0～400μm
|
F400 型測頭 0～400μm
F1 型測頭 0～1250μm
|
|
如銅 、鋁 、
黃銅 、鋅 、錫
等 有色金屬
|
被測面積的直徑大于5mm
|
N1 型測頭 0～1250μm
|
僅用于銅上鍍鉻N1 型測頭 0～40μm
|
|
塑料、印刷線路非金屬基體
|
被測面積的直徑大于7mm
|
-
|
-
|
CN02 型測頭10～200μm
|
基本配置：
z主機
z打印機
zF頭或N頭
z標準片一套（50um 100um 200um 500um 1000um）
z鐵基體或鋁基體
z充電器
