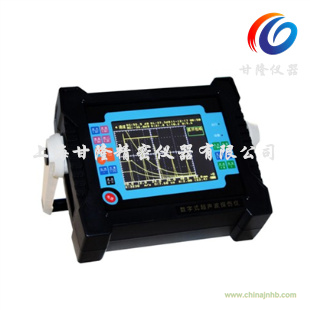

ASUT-7800型數字式超聲波探傷儀

ASUT-7800是一種先進的數字式超聲探傷儀，采用嵌入式計算機系統和超大規模現場可編程集成電路設計，具有多顏色的TFT顯示和許多新特點，承襲和改進了原系列超聲波探傷儀所有經過實踐驗證的先進信號處理和實用探傷功能及測量能力；通過LAN以太網接口可實現與計算機的實時通訊，大容量數據庫存儲，高速USB2.0接口和SD存儲卡將詳細的檢測數據輸出到計算機等，可滿足各種挑戰性的探傷應用需求。

該儀器用于檢測各種材料內部的缺陷（鋼、不銹鋼、銅、鋁、硬質合金、鑄件、復合材料、和焊縫等等），可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷，功能全面實用，是真正的筆記本式數字超聲波探傷儀，廣泛應用在壓力容器制造、金屬鋼結構、船舶制造、機械制造、電力、化工、石油機械、汽車、冶金、高校等行業。

■ 執行標準：

◆ 國家標準：

1. JJG 746-2004《中華人民共和國國家計量檢定規程-超聲波探傷儀》

2. JB/T 10061-1999《A型脈沖反射式超聲探傷儀通用技術條件》

3. JB/T 10062-1999《超聲探傷用探頭性能測試方法》

4. JB/T 9214-1999《A型脈沖反射式超聲探傷系統工作性能測試方法》

5. Z2344-93《金屬材料脈沖反射式超聲探傷檢驗方法》）

◆ 歐洲標準（EN12668）包括有三個部分：

1. EN12668-1 無損檢測-超聲檢驗設備的特性與認證-第1部分：儀器

2. EN12668-2 無損檢測-超聲檢驗設備的特性與認證-第2部分：探頭

3. EN12668-3 無損檢測-超聲檢驗設備的特性與認證-第3部分：綜合設備

主要功能:

l           三十個電子獨立探傷通道，各通道探傷參數可存儲在SD卡上（也可轉存至電腦PC機上），永久不丟數據；中文觸摸式鍵盤，操作過程亦有中文提示。

l         儀器內存有JB4730、GB11345、DL/T820、ASM/API/Other等標準，DAC曲線自動生成，也可根據實際工件（如焊縫、鍛件、鑄件、管材、板材、車軸、車輪、小徑管等）生成自定義探傷工藝，現場探傷無需攜帶試塊。

l         內置有大平底、平底孔鍛件探傷方法，AVG曲線自動生成，自動計算鍛件探傷靈敏度，可實時顯示缺陷孔徑Φ值。具有最新的可自定義自動增益功能，大大減輕操作人員工作強度和時間。

l         發射脈沖頻率可調，針對不同厚度工件選擇相對應發射頻率，可有效消除幻影波的產生，避免探傷人員的誤判。獨有的10分鐘不間斷動態波形紀錄功能，連續紀錄可高達10小時以上（按1G內存卡計算）。并可進行計算機數據處理和回放功能。

l         手動、自動校驗探測功能兩種模式；只需找準最高波，可實現探頭自動校準（始偏、K值），亦可測試材料聲速。

l         三角聲程測量數據和SL值（DAC）、缺陷孔徑Φ值（AVG）實時顯示，聲程數據可用毫米和微秒（聲波傳輸飛行時間）顯示。

l         屏幕凍結定量功能，隨時捕捉波形，包括峰值記憶和包絡波形。

l         報警功能包括進波門、DAC門、AVG門定位聲光報警，門位、門寬和門高可任意調節；另有一路模擬音頻報警信號輸出（可接頭戴式耳機，用于環境噪聲大的場合，也可接駁外置報警裝置）（用戶定制）；

l         彩色TFT液晶屏顯示動態變化顏色的波形，可以在從明亮、陽光直射到完全黑暗的環境中高對比度地觀察波形。液晶屏快速的響應時間（60Hz刷新率）能夠保證在快速掃查時回波也顯示無遺；確保無漏檢之憾。具有全屏顯示及反白顯示功能。屏幕波形及界面色彩用戶可自定義并可保存。

l         擴展軟件功能：焊縫剖面缺陷定位顯示；RF 射頻模式下的回波-回波功能。

l         數據輸出包括一個 USB 接口、一個LAN以太網接口、一個SD卡插槽，存儲器的容量擴充至10萬個波形數據/通道探傷參數（1G SD卡）；

l         體積小（外形尺寸220X180X58 mm），重量輕，帶電池僅1.25Kg；使用進口高能鋰離子充電電池，工作時間達6.5小時以上。

主要性能Main Feature

標準配件：

選配件（價格另算）

常用介質材料聲速：
