技術參數

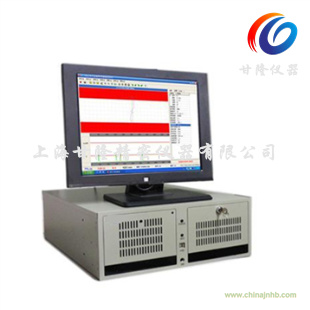

AST-405K智能數字式渦流探傷儀適用于鋼、銅、鋁、銅包鋁、銅包鋼等金屬管、棒、線材的在線、離線探傷，可用于其他機械零部件的自動探傷。  具有相對獨立的測試通道，可驅動一只檢測探頭，差動線圈構成的探頭，檢測通道進行數據采集，用于檢出金屬管、棒生產中出現的縱向裂紋和橫向缺陷（如駁口）。用于焊管在、離線檢測時，AST-405K對未熔焊、暗逢、開口裂紋等軸向缺陷具有很高的靈敏度，對生產過程中，因焊機故障而造成產品的緩變傷、長道傷均能可靠檢出。

AST-405K渦流儀具有1Hz －4MHz 的測試頻率范圍，能夠適應各種不同金屬管道的檢測要求，并且由于采用全數字化設計，AST-405K備有輸入、輸出控制接口，方便檢測現場與各種設備相連接，并同步工作，構成一個高度自動化的整體。可配接耦合間隙要求很低的穿過式探頭.

●功能技術特性

頻率范圍：1 Hz－ 4MHz

增益：0－60dB，步長 0.5dB

相位旋轉：0－360°步長1°

增益比（Y/X）：0.1－10

內、時鐘控制同步報警輸出

高精度端頭、端尾信號切除功能

高精度實時、延時報警輸出

非等幅相位／幅度報警域

電腦全數字式參數調整

軟硬盤存貯與重現檢測信號

快速數字／模擬電子平衡

具有記憶軌跡延遲消隱功能

帶打標器功能

相對獨立通道可分別驅動不同形式的檢測探頭（絕對式、差動線圈構成的探頭）

自動信號幅度、相位測量及渦流檢測信號慢速（可調）回放擴展分析功能

渦流探傷儀工作原理：

1、           渦流檢測（Eddy Current Testing）是許多無損檢測（NDT）方法之一，它應用“電磁學”基本理論作為導體檢測的基礎。

渦流檢測是把導體接近通有交流電的探頭，建立交變磁場，該交變磁場通過導體，并與之發生電磁感應作用，在導體內建立渦流。探頭導體中的渦流也會產生自己的磁場，渦流磁場的作用也會改變?cè)艌?chǎng)的強弱，進而導致電壓和阻抗的變化。因此當導體出現缺陷或測量的金屬材料發生變化時，將影響到渦流的強度和分布，渦流的變化又引起了檢測線圈電壓和阻抗的變化，根據這一變化，就可以間接地知道導體內缺陷的存在及金屬材料的缺陷

由于試件形狀的不同，檢測部位不同，所以檢測線圈的形狀與接近試件的方式也不盡相同。為了適應各種檢測需要，我們?cè)O(shè)計了各種各樣的檢測線圈和渦流檢測儀器。
